Description

Cette radiosonde est fabriquée par la société sud-coréenne JinYang.

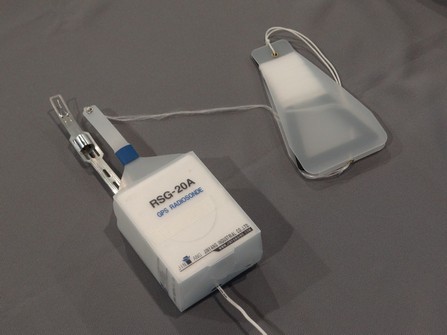

Le boîtier isolant en polystyrène est enveloppé par une protection en plastique souple relativement épaisse qui assure une bonne solidité. C'est le même matériau qui est utilisé pour la réalistion du dérouleur de ficelle (à droite sur la photo) livré avec la sonde. Son principe est astucieux et efficace.

L'antenne de l'émetteur 403MHz est un quart d'onde en fil de cuivre rigide isolé du type utilisé pour les installations électriques.

Son prix en novembre 2015 est de l'ordre de 150 USD à l'unité et descend à 100 USD si la quantité est de 1000. Information donnée à titre indicatif.


Caractéristiques

Dimensions : 113mm x 80mm x 55mm
Masse : 180g avec pile et dérouleur
Fréquence : 400,15 à 406 MHz avec un pas de 2kHz
Alimentation : pile lithium
Autonomie :
Modulation : GFSK à 4800 bit/s
Puissance d'émission : 200mW
Capteurs : T : thermistance - U : capacitif


Photos

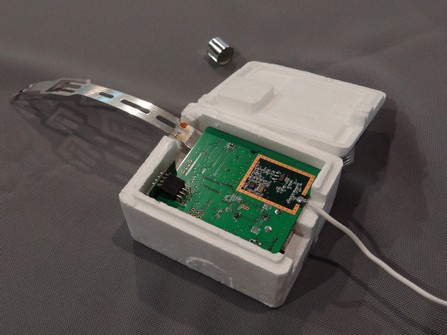

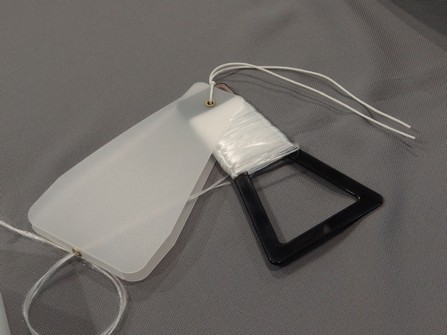

Le dérouleur de ficelle est livré avec la sonde.		Le boîtier en polystyrène est à la fois léger et isolant

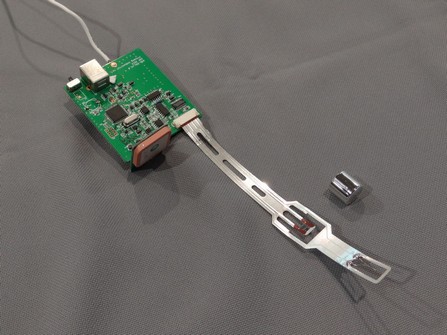

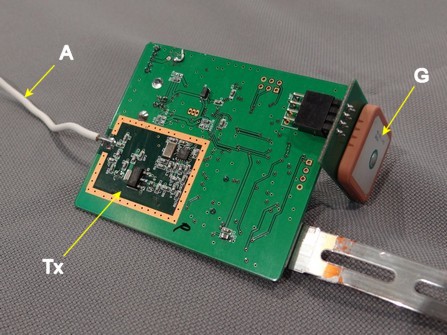

Platine élctronique et bras support des capteurs T et U		A : antenne 403MHz Tx : émetteur 403MHz G : antenne du récepteur GPS

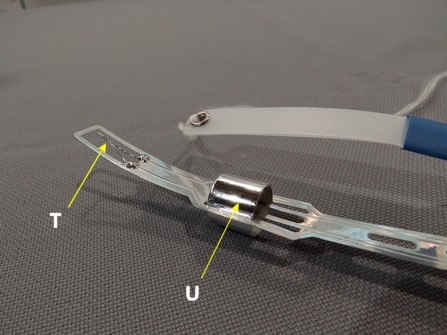

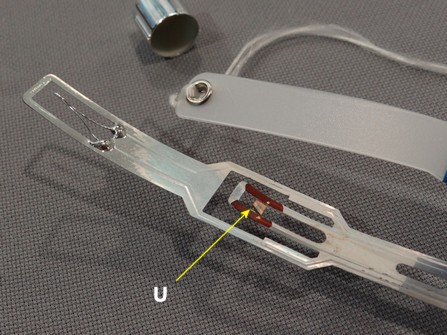

T : thermistance du capteur de température U : Le capteur d'humidité est protégé par un capuchon		Le capteur d'humidité est du type capacitif utilisant les propriétés d'un film mince en polymère
