Description
Comme la E084, la radiosonde E085
a été développée par Albin Sprenger
et introduite sur le marché par la société
allemande DrGraw en 1977. Elles étaient destinées
a priori à l'armée allemande pour des radiosondages
à des altitudes allant jusqu'à 10000m. Elle est
encore produite et distribuée en 2009 par la société
BBL Elektronik GmbH.
La partie électronique, assez sommaire, est placée
dans un boîtier en polystyrène expansé surdimensionné.
Les deux coquilles qui le constituent sont maintenues assemblées
par une vis dont la tête est un bouton moleté en
plastique jaune.

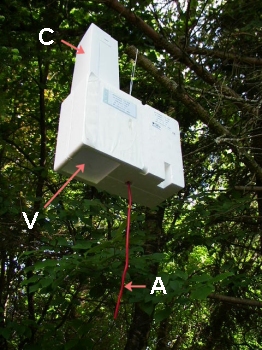

A : antenne 403 MHz
C : cheminée canalisant l'air vers les capteurs
T et U
V : sortie de la veine de mesure
Caractéristiques
Dimensions du boîtier : largeur : 180mm - épaisseur
: 100mm - longueur : 245mm
Masse : 160g à vide, environ 200g avec la pile
Fréquence : fixe, oscillateur synthétisé
à quartz - bande 402-406MHz avec un pas de 20kHz
Alimentation : 9V par pile 6LR61 - consommation de l'ordre
de 37mA
Autonomie : >45mn, a priori plus de 5 heures
Modulation : analogique (NFM) par deux tonalités
BF : 30 à 450Hz pour la température (-90 à
+45°C) et 1500 à 3000 Hz pour l'humidité.
Puissance d'émission : >22mW
Capteurs : thermistor et hygristor
Parachute
Photos
|
|
|
|

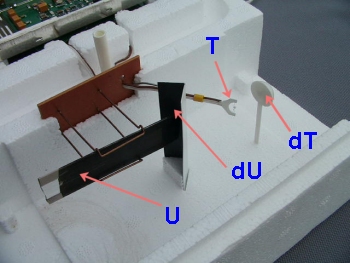

T
: thermistor (capteur de température) dT : déflecteur de protection contre les précipitations U : hygristor (capteur d'humidité) dU : déflecteur de protection contre les précipitations |

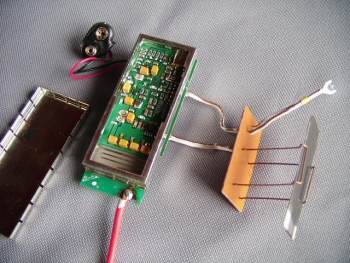

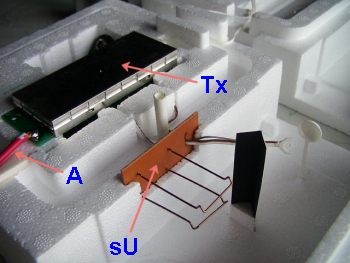

A
: antenne de l'émetteur 403MHz Tx : émetteur 403MHz sU : support du capteur d'humidité |
|
|
|

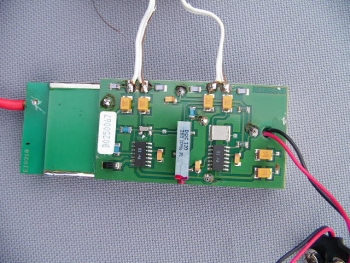

| Vue de dessous de la platine électronique | Vue de l'émetteur, couvercle de blindage ôté. |
