Voir aussi :  La radiosonde A.I.R "Intellisonde" IS-3A -

Description

A.I.R. est l'acronyme de "Atmospheric Instrumentation Research". C'est une société étasunienne basée à Boulder, dans l'état du Colorado.

Le modèle AS-3A-1680W présenté ici émet sur 1680MHz comme sa référence l'indique. Un modèle 403MHz porte la référence AS-3A-403.
La radiosonde AS-3A était utilisée vers 1985-1994.

Le boîtier en polystyrène est découpé en plusieurs alvéoles et une veine dans laquelle circule l'air pour la mesure d'humidité.
Les alvéoles contiennent :
- l'émetteur et platine supportant la partie électronique et le capteur de pression
- la bande de télétype contenant les données de l'étalonnage
- une boîte renfermant bien au sec l'élément sensible du capteur d'humidité
- les piles

Le capteur de température est un thermistor tandis que celui d'humidité est un hygristor. La pression est mesurée par une capsule anéroïde montée sur la platine électronique. la transmission des mesures s'effectue toutes les 5-6 secondes.

Photos

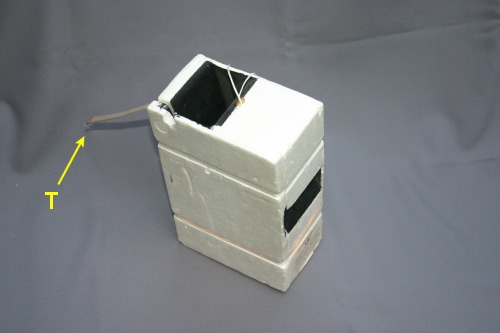

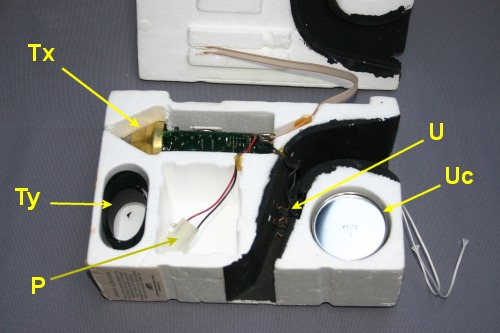

(T) bras portant le capteur de température		(Tx) émetteur 1680MHz et platine électronique  (Ty) bande perforée pour télétype  (P) connecteur des piles  (U) emplacement du capteur d'humidité  (Uc) boîte de conserve renfermant l'élément sensible du capteur d'humidité

Modulation

Pas d'enregistrement de la modulation de la radiosonde AS-3A

Merci à Richard pour la mise à disposition de cette radiosonde.
