Recyclage d'une RS92SGP : une antenne GPS

Retour : 03- Les principaux types de radiosondes

Par Wolfgang DK6WX

Voir aussi : La radiosonde VAISALA RS92-AGP - La radiosonde VAISALA RS92-SGP -

(Rédigé directement en français par Wolfgang pour radiosonde.eu, à peine relu par F5ZV)

Le problème

Comment réutiliser la pléthore des RS92-AGP et SGP qui se couvrent de poussière dans le shack ?
1) recharger les piles "Duracell" ?
- C'est possible. Après quelques heures á 10.5V /100mA, elles sont presqu'à l'état neuf.
Mais que faire avec toutes ces piles ?

2) transformer pour le 433 MHz ?
- Pas la solution. Les druides sages parlent d'une QRG maximale de 416 MHz

3) en faire une station météo ?
- Pas une bonne idée. Les capteurs PTU sont décalibrés après quelques heures.

4) utiliser comme récepteur GPS ?
- Illusion. Les AGP et SGP ne produisent pas du texte clair, seulement un signal I/Q à la sortie du mixer I/Q.

5) mettre à la ferraille ?
- nooooooon, arrête ! Elles sont équipées d'un préampli GPS formidable.


La solution

Hmmmm... peut-être qu'on pourrait...

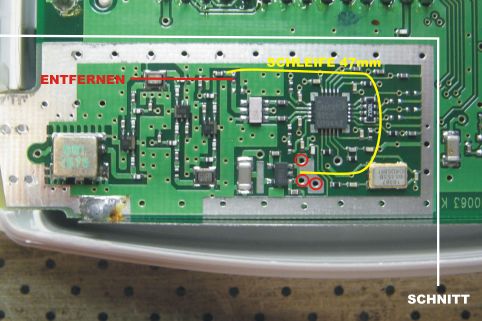

Je ne recule devant rien, alors, infirmière... bistouri ! Deux coups de scie courageux séparent le circuit préampli de la platine. Allons-y carrément. Schnitt = couper Entfernen = ôter Schleife = la boucle R13 (50 Ohms) est enlevée,

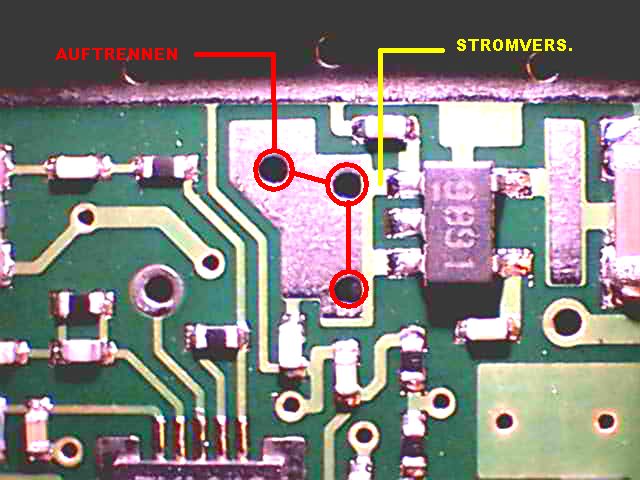

Les trois trous métallisés au-dessous du régulateur sont percés délicatement et superficiellement avec un foret 1.5mm (à la main) pour déconnecter l'alimentation du mixer I/Q. Nous économisons ainsi quelques mA. Auftrennen = défaire (ici, déconnecter) Stromversorgung = alimentation

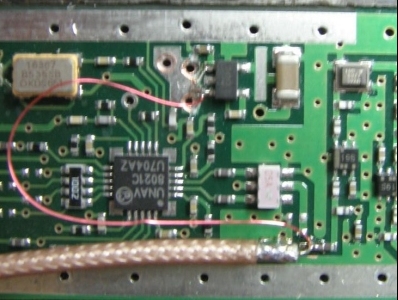

Maintenant l'alimentation. Je veux mettre le machin sur mon mât d'antenne, alimentation par le câble coax. Calcul bref : QRG 1575 MHz, longueur d'onde 19cm donc lambda/4 égale 47,6 mm. Un fil isolé 0,2mm est coupé, un bout de coax, un connecteur SMA. L'âme du coax reliée à un bout de la boucle de fil 0,2 vient au point où j'ai éliminé R13, (infirmière, où est mon microscope ? ) L'autre bout du fil 0,2 est connecté à l'entrée du régulateur.

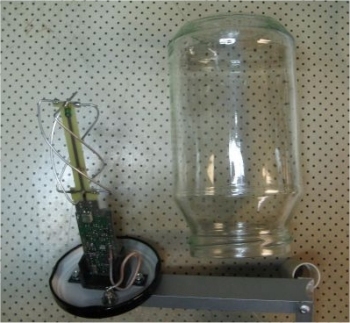

Quelques forages dans le couvercle d'un bocal de concombres en conserve, montage du connecteur, mise en boîte du circuit isolé électriquement du support du mât pour éviter les problèmes de boucles de masse.

Et ça marche, ça marche depuis deux ans au bout d'un coax de TV de 20m (oui, je sais...mismatch et tout cela).
D'ordinaire le préamp est connecté au RX GPS (Yupiter-modul) la sortie 10kHz duquel est utilisé pour discipliner un OCXO à 10 MHz (alimentation via prise antenne du RX)
J'ai aussi une antenne dans le shack : antenne "patch", ou simplement une boucle de 19cm connectée (seulement) au contact central d'une prise BNC.

Une meilleure solution

Mais naturellement il y a une approche plus élégante :

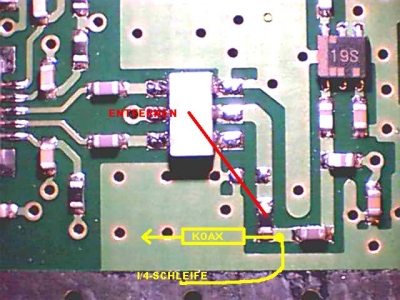

- laisser en place R13
- enlever le balun
- connecter l'âme du coax et l'extrémité du fil de 0,2mm à la pin n° 2 et la tresse aux pins n° 1 et 3.
Mais comme en réalité on n'a pas besoin du mixer, on peut découper la partie superflue et on gagne 15mm de hauteur...

Schémas

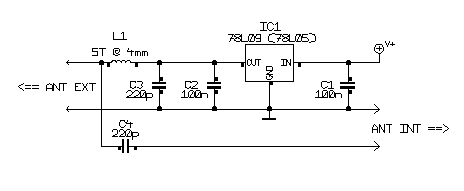

Schéma de la partie alimentation côté shack


Schéma complet de la partie GPS des RS92-SGP et AGP
