Antenne yagi 3 éléments 403MHz

Retour : 08- Matériel de réception

par Achille De Santis, IZ0MVN
(traduction Roland F5ZV)

Voir aussi : antenne yagi 5 éléments - Antenne 403 MHz démontable 6 ou 9 él. par F4CQA - Astuces de réalisation des antennes 403 MHz - Antenne Moxon 403 MHz -

Petite, maniable, idéale pour la recherche sur le terrain

La présente réalisation a été effectuée à l'Institut "Galilei" de Latina (Italie) en classes d'Électronique & Télécommunications, sous la direction des professeurs De Santis et Pellegrino.
Cette Yagi 3 éléments pour la bande radiosondes est destinée à une utilisation en portable pour la recherche sur le terrain des radiosondes. Elle a été fabriquée avec des composants récupérés sur de vieilles antennes Yagi de télévision démontées à l'occasion des travaux de rénovation de notre bâtiment. Les données des mesures de laboratoire ont été comparées avec celles d'une antenne Moxon, réalisée par un autre groupe d'étudiants. Le résultat est une construction simple et facilement reproductible.

Analyse

De la documentation technique ont été tirés le plan et les dimensions avec lesquels le travail a été effectué, la fréquence centrale choisie est de 403 MHz. La réalisation mécanique est visible sur la figure 1 ci-contre.

Réalisation

Nous nous sommes efforcés de fabriquer l'antenne avec seulement des composants de récupération pour obtenir une réalisation robuste et légère à la fois : tube et tiges d'aluminium utilisés sur les antennes et ruban métallique pour le dipôle replié.
La réalisation du balun est représentée sur la figure 1.

Matériel

- 1 tube en alu d'une longueur de 40 à 50cm, diamètre : 20 mm
- 2 tiges en aluminium
- 1 bande de ruban en aluminium laminé
- 2 m de câble coax RG58 (pour l'alimentation et le BALUN)
- 1 fiche BNC

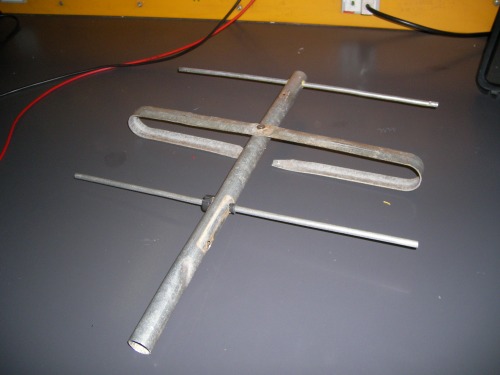

Figure 1 : détail du balun		Figure 2 : l'antenne en cours de réalisation

Mesures et essais

- Analyseur de spectre Promax AE476
- Emetteur à basse puissance, 100 mW)
Les mesures ont été faites en polarisation verticale.
Grâce à l'analyseur de spectre il a été possible de relever la courbe de réponse en fréquence. La bande-passante est centrée sur 403 MHz avec un bon pic de résonance. Les mesures suivantes effectuées avec un ROS-mètre/wattmètre ont confirmé ces valeurs.

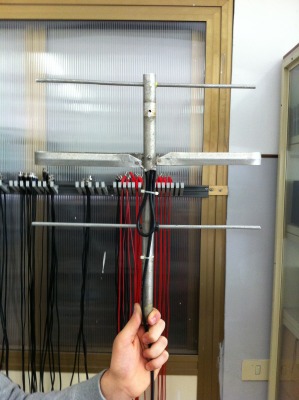

Figure 2 ci-contre : vue d'ensemble de l'antenne

Caractéristiques et dimensions

- Type de l'antenne : yagi 3 éléments à dipôle replié
- Dimensions hors-tout : 40x38cm
- Longueur du boom : 400 mm, diamètre 20 mm
- Réflecteur : 366 mm, diamètre 5 mm
- Espacement réflecteur-dipôle : 100 mm
- Dipôle replié : 355 mm x 20 mm épaisseur 1 mm
- Espacement dipôle-directeur : 100 mm
- Directeur : 342 mm, diamètre 5 mm
- Masse totale : 235g
- Gain : 12 dB par rapport à un quart d'onde
- Angle d'ouverture à -3dB : 60°
- Rapport Av/Ar : 20dB
- Rapport Av/côtés : 20dB
- Polarisation V ou H
- Impédance : 50 ohms
- Adaptation-symétrisation : par balun 4:1 sur le trombone

Toutes les mesures électromagnétiques ont été effectuées en laboratoire, en champ proche donc en région d'induction.

Essais sur le terrain

Dans les tests sur le terrain, l'antenne s'est avérée à la fois polyvalente et très efficace. Sa directivité permet d'identifier avec certitude la direction d'origine du signal, son poids léger permet une utilisation prolongée à bout de bras sans se fatiguer.


Photos

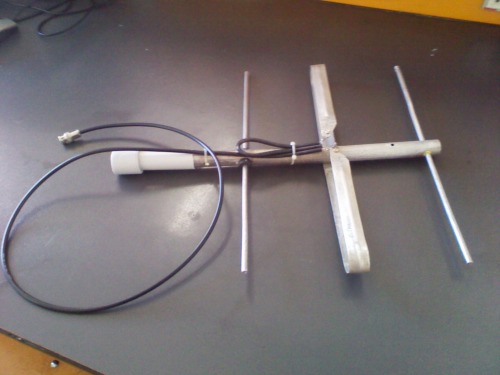

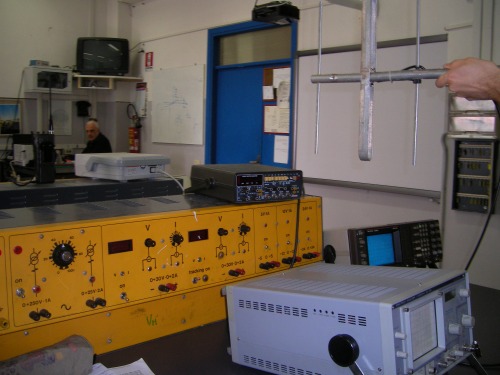

Figure 3 : mesure du diagramme de rayonnement (noter l'émetteur sur la gauche de la photo)		Figure 4 : l'antenne terminée avec sa poignée et son balun

Références

- Feuille de calcul, à utiliser pour des analyses comparatives
- Antenne yagi 403 MHz à 5 éléments par F1SRX
- Une yagi 5 éléments sur mesure par F6DDV.
