Description

Depuis quelques années (nous sommes en 2015) les fabricants de radiosondes cherchent à remplacer, au moins partiellement, les rawinsondes ("radiovent" en français) et les ballons-pilotes ("pilot-balloon " ou "pibal" en anglais...) par des petites radiosondes miniatures baptisées pilotes-sondes. La pilotsonde PS-15 du fabricant allemand Graw est, a priori, la première à être commercialisée.
Sur le plan technologique, la PS-15 appartient bien à la famille des radiosondes de type DFM dont la DFM-09 est la dernière édition. Les mêmes stations de réception et de décodage que la DFM06 et la DFM-09 peuvent être utilisées pour suivre la PS-15 avec le logiciel Grawmet.
Grâce à sa légèreté (35g, pile comprise), elle peut être emportée par un ballon de petite taille voire par un ballon-pilote.

Cette pilote-sonde peut être utilisée pour retransmettre les données d'une capteur externe : capteur d'ozone, par exemple.







Caractéristiques

Dimensions du boîtier : longueur : 75mm - diamètre : 35mm
Masse : 35g avec les piles
Fréquence : 400,010 à 405,990 MHz.
Alimentation : piles au lithium CR123A
Autonomie : minimum 90 minutes.
Modulation :
Puissance d'émission :
Capteurs : GPS 48 canaux

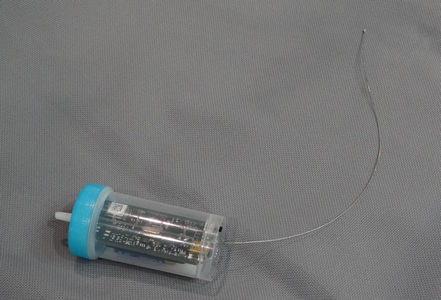

Photos

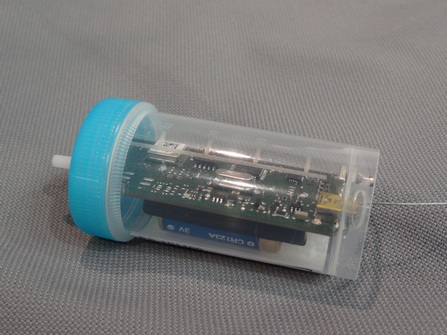

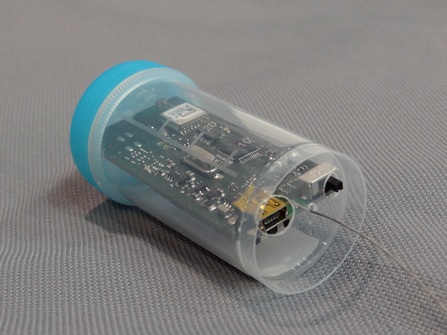

La partie électronique sortie et le boîtier en deux parties.		Noter les deux platines de circuits imprimés

Modulation

Comme le signal de la PS-15 est décodable avec les mêmes systèmes que ses grandes soeurs, il est fort probable que sa modulation soit identique aux leurs.

Chasse à la PS-15

A priori, une pilote-sonde n'est pas destinée à monter au-delà de la tropopause. Il est probable que sa trajectoire sera plus courte que celle d'une DFM-06, sa vitesse de chute pourra être plus élevée qu'une DFM-09 utilisée avec un parachute. En outre sa durée de vie pourrait bien être plus courte.
