Description

A.I.R. (Atmospheric Instrumentation Research) est basée à Boulder, dans l'état du Colorado (USA).

Cette radiosonde de forme inhabituelle est sortie à la fin des années 80 ou au tout début des années 90. Le modèle présenté en photo ici date de la fin des années 90 comme le laisse supposer la date de 2001 imprimée sur la pile.
Nous ne possédons pratiquement pas d'information sur cette sonde. Ce qui suit est le résultat de l'examen de l'exemplaire de notre collection et comporte quelques suppositions.

Sa forme en hélice intriguante laisse supposer qu'elle pouvait à la fois être utilisée sous un ballon mais aussi être larguée d'un aéronef et retomber à la manière d'une dropsonde, sans parachute.
Une autre singularité de cette radiosonde est l'utilisation du principe du thermomètre humide pour mesurer l'humidité de l'air (tant que la température est positive). Le capteur devait être humecté avec de l'eau distillée immédiatement avant le sondage.
Les déplacements de la sonde pour déterminer la direction et la vitesse des vents en altitude sont suivis par théodolite ou par radar.

Capteurs

Capteur de température : thermistance placée dans un tube à l'extrémité d'une des deux pales.
Capteur d'humitidé : basé sur le principe du thermomètre mouillé. Le thermomètre est ici une thermistance analogue à celle utilisée pour mesurer les températures
Capteur de pression :capsule anéroïde montée sur la platine électronique.
La transmission des mesures s'effectue toutes les 5 secondes.

Photos

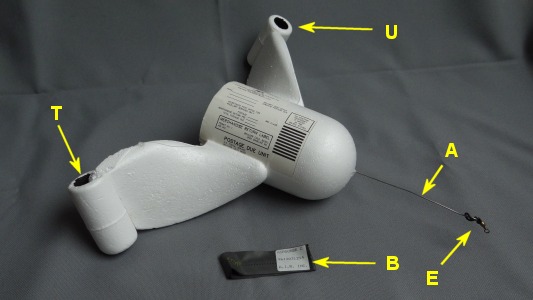

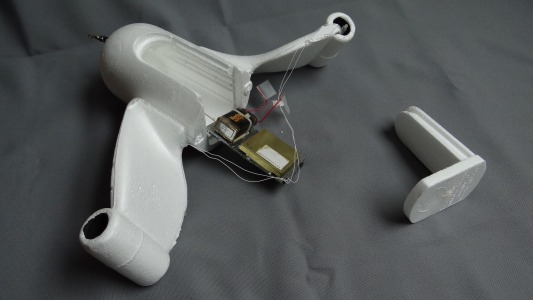

(A) antenne 403MHz  (B) bande perforée pour télétype  (E) émerillon  (T) cheminée du capteur de température  (U) cheminée du capteur d'humidité		Une fois le capot enlevé, la platine électronique peut être sortie

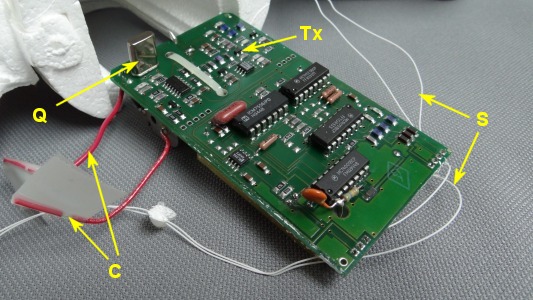

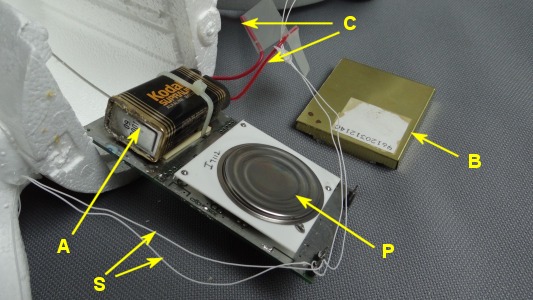

(A) Pile  (B) Blindage du capteur de pression  (P) Capsule de Vidie (capteur de pression)  (C) connexions d'alimentation pour la mise sous tension  (S) Les fils blancs relient les capteurs à la platine		(Q) Pile  (Tx) Emetteur 403MHz  (C) connexions d'alimentation pour la mise sous tension  (S) Fils blancs reliant les capteurs à la platine

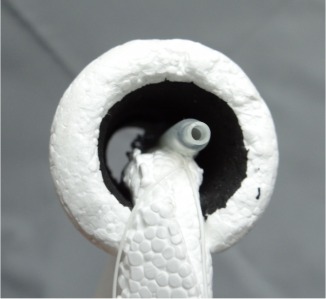

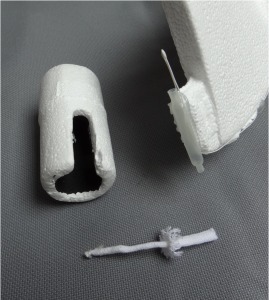

Capteur d'humidité dans sa cheminée.		La cheminée est simplement glissée en bout de la pale. Un manchon de tissu entoure la thermistance.		La petite fiole dans laquelle était enfoncé le manchon de tissu est vraisemblablement remplie d'eau distillée avant le vol.

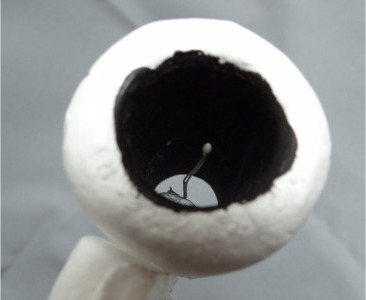

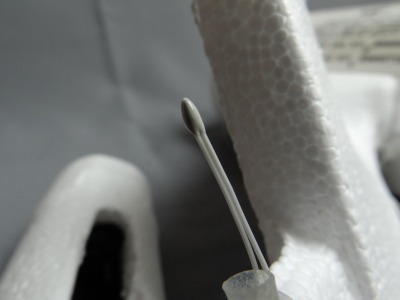

Capteur de température dans sa cheminée. La peinture noire est censée éviter le rayonnement du soleil sur la thermistance.		La thermistance du capteur de température est semblable à celle du capteur d'humidité.

Modulation

Pas d'enregistrement de la modulation de la radiosonde AS-1A-PTH

Merci à Bobby de Weldon (North-Carolina) pour le don de cette radiosonde.
