Description

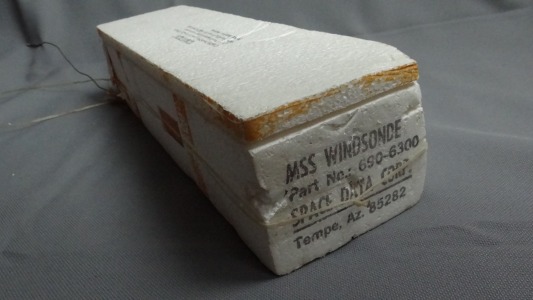

La MSS 690-6300 était fabriquée
par la société états-unienne Space Data Corp
basée à Phoenix (Arizona). C'est une windsonde,
c'est à dire une radiosonde destinée à mesurer
la vitesse et la direction du vent pendant toute la phase de montée.
MSS est l'acronyme de "Meteorological sounding System".
Ce type de sonde est en fait un transpondeur constitué d'un récepteur sur 210 MHz environ et d'un émetteur sur 1680MHz.
Par rapport au type 690-6100 apparemment plus ancien on remarque les différences suivantes :
- alimentation par une simple pile
- épaisseur de 70mm au lieu de 90mm
- émetteur 1680MHz transistorisé
- Pas de partie logique à circuits intégrés
- Masse nettement plus faible
Les deux sondes semblent dater toutes deux du début des années 1980

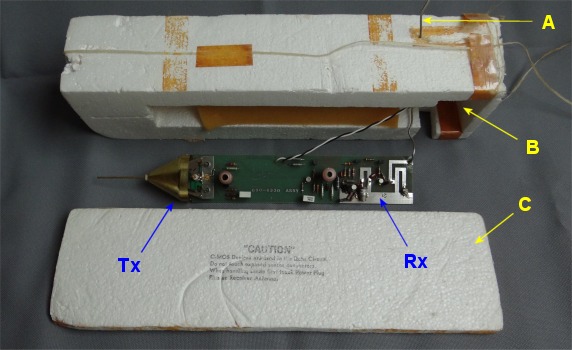

Sur la photo ci-contre sont repérés :
A : antenne du récepteur 210 MHz
B : emplacement du bloc de piles
C : couvercle du boîtier en polystyrène

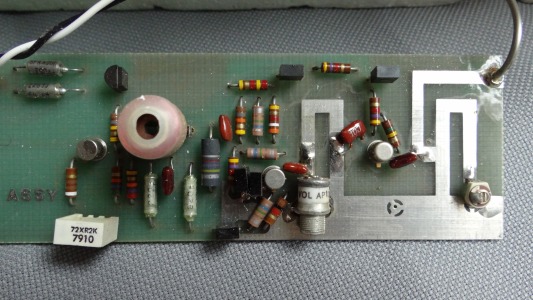

Rx : Récepteur 210 MHz

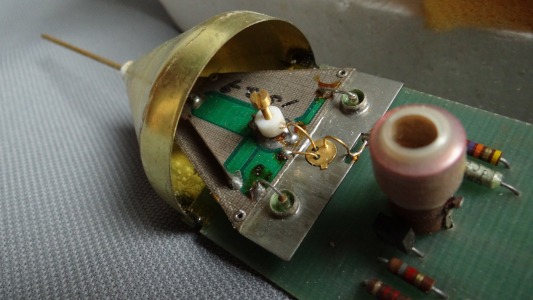

Tx : Emetteur 1680MHz
Caractéristiques
Dimensions : 350 x 100 x 70 mm
Masse : 120g environ sans la pile.
Fréquence : 1680MHz
Alimentation : Pile sèche
Autonomie :
Modulation :
Puissance d'émission : 360mW (D'après une indication manuscrite portée sur le CI - à confirmer)
Capteurs : néant
