Description
La MSS 690-6100 est une windsonde
fabriquée par la société états-unienne
Space Data Corp basée à Phoenix (Arizona). Elle
était utilisée pour mesurer la vitesse et la direction
du vent pendant toute la phase de montée. Comme la 690-6300
c'est en fait un transpondeur constitué d'un récepteur
sur 210 MHz environ et d'un émetteur sur 1680MHz suivi
dans ses déplacements par un radar. Le type 690-6100 est différent du type 690-6300 apparemment plus ancien par :
- alimentation plus conséquente (tension HT pour le tube d'émission
- épaisseur de 90mm au lieu de 70mm

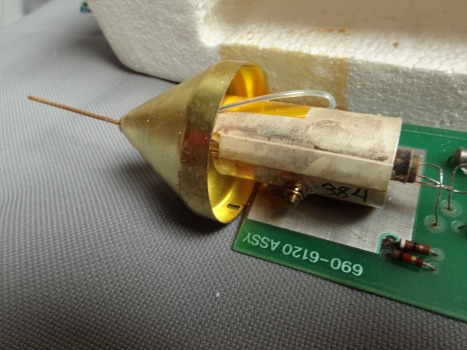

- émetteur à tube au lieu d'un transistor

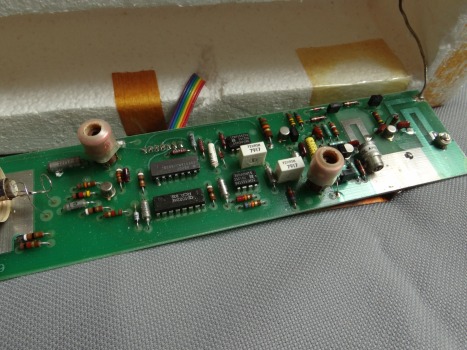

- partie logique à circuits intégrés
Les deux sondes semblent dater toutes deux du début des années 1980
MSS est l'acronyme de "Meteorological sounding System".

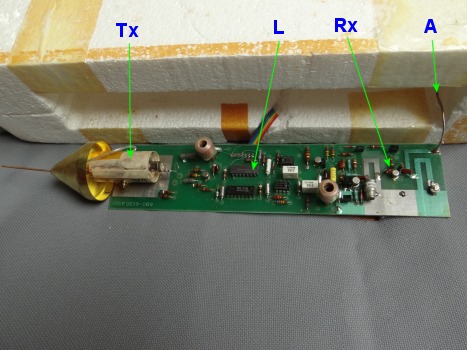

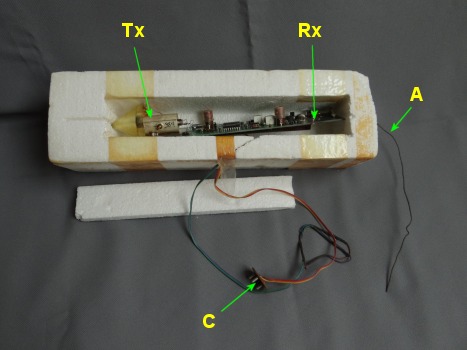

Sur la photo ci-contre sont repérés :
A : antenne du récepteur 210 MHz
C : connecteur du bloc de piles

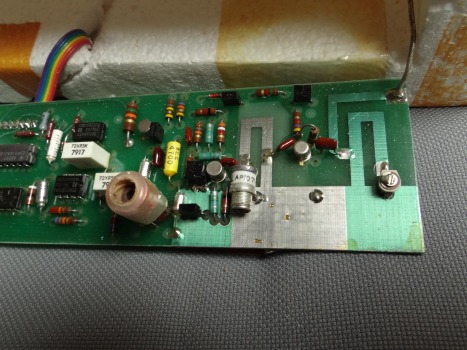

Rx : Récepteur 210 MHz
Tx : Emetteur 1680MHz
Caractéristiques
Dimensions : 350 x 100 x 90 mm
Masse : 190g environ sans la pile.
Fréquence : 1680MHz
Alimentation :
Autonomie :
Modulation :
Puissance d'émission :
Capteurs : néant
Photos
