Cette radiosonde Vaisala de type RS80 est apparemment le modèle ayant précédé la RS80-15N mais nous n'en avons pas trouvé de preuve sur le boîtier.
Aucune indication portée sur la boîte ou sur les constituants qu'elle renferme n'a pu permettre de l'identifier.
Elle était utilisée dans les années 1980 et 1990 et utilise le système de positionnement OMEGA qui cessa d'être utilisé le 30/09/1997.


La famille RS-80

La RS80 a remplacé la RS21 au début des années 1980. Sa fabrication a cessé en décembre 2008.
Elle était disponible sous de nombreuses références :
- RS80-15G : incorporant un récepteur GPS
- RS80-15L : positionnement par LORAN-C
- RS80-15N utilisant le système OMEGA
- RS80-15P utilisant le système OMEGA

Le boîtier en polystyrène expansé est emballé dans un cartonnage de couleur bleue pale. Une ficelle fine non retordue d'une longueur supérieure à 20 mètres le rattache au parachute lui-même accroché juste en dessous du ballon.
Cette RS80 possède deux antennes : l'une en dessous du boîtier est taillée sur 403 MHz, l'autre placée au-dessus (c'est à dire entre le boîtier et le parachute) mesure environ 3,1m et sert pour la réception des émetteurs OMEGA pour la localisation de la RS.

Pour une description plus fine à partir des photos voir la page : La radiosonde VAISALA RS80-15N


Caractéristiques

Dimensions : 150 x 90 x 55 mm
Masse : 130g sans la pile "à eau", 220g environ avec la pile
Fréquence : 400 à 406 MHz réglable à l'aide d'un petit condensateur ajustable
Alimentation : 19V par pile activée à l'eau quelques minutes avant l'utilisation. Le bloc de pile est immergé dans un récipient plein d'eau pendant 5 mn puis égoutté.
Autonomie : 135mn minimum, vraisemblablement supérieur à 4h comme la RS92-KL
Modulation :
Puissance d'émission :
Capteurs :

Le site de VAISALA (peu d'information sur la RS80)



Photos

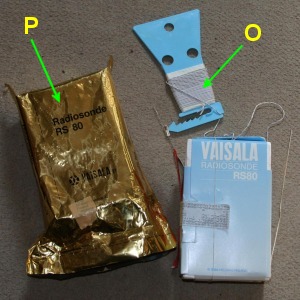

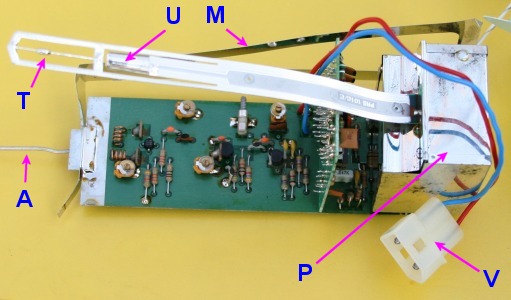

(O) Antenne Omega et ficelle sur le dérouleur  (P) Pile à eau dans son emballage étanche		(A) Antenne 403 MHz  (T) Capteur de température  (U) Capteur d'hygrométrie  (M) Contrepoids de l'antenne 403 MHz  (P) boîtier du capteur de pression  (V) connecteur d'alimentation

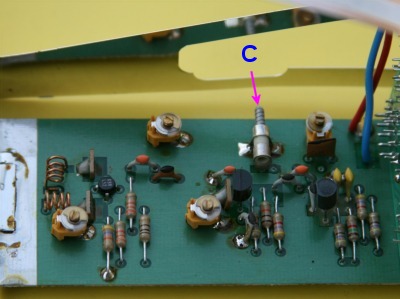

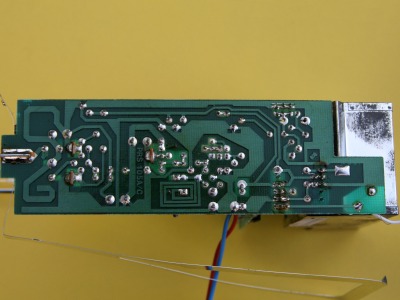

Vue côté cuivre du circuit imprimé de l'émetteur 403 MHz		Emetteur 403 MHz  (C) condensateur ajustable de la fréquence d'émission.

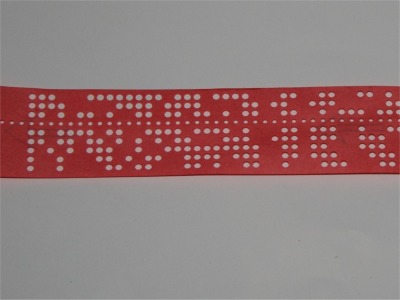

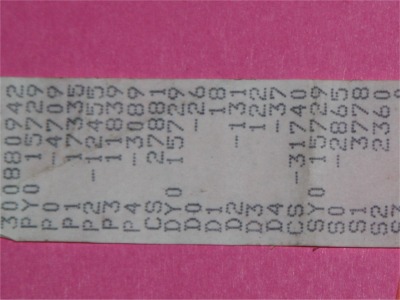

Bande perforée sur laquelle sont enregistrées les paramètres de calibration.		Listing des paramètres de calibration.

Modulation

Pas d'enregistrement disponible pour le moment

Merci à Michel F6GVH pour les photos qui ont permis la réalisation de cette page.
