 Rawinsonde Mesural "sonde-vent"


Retour : 03- Les principaux types de radiosondes - Les radiosondes anciennes

Voir aussi :   Principe du barocontacteur - La rawinsonde ou radiovent - Le barocontacteur type BA 2900 -
et aussi : Le "Musée virtuel" de Météo-France



Une rawinsonde (en français "radiovent" ou parfois "sonde-vent" est, schématiquement, un émetteur accroché sous un ballon et qui transmet l'altitude à laquelle il se trouve. Le ballon est suivi par radar les mouvements du ballon sont connus et permettent de connaître la direction et la vitesse des vents à chaque niveau de l'atmosphère.

Historique

La technologie de cet appareil permet de supposer qu'il a été fabriqué dans les années 1970 mais il a pu être encore utilisé dans les années 1980. Elle était utilisée par la Météorologie nationale française pour des sondages en outremer.

Description

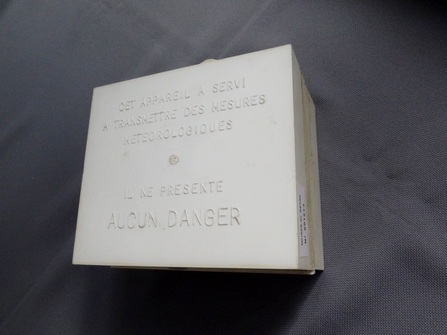

Le boîtier en plastique blanc contient deux organes indépendants
- le barocontacteur type BA 2900 dont le type décrit sur cette page est légèrement différent.
- l'émetteur à transistor
Un casier est réservé à la pile de 6 volts qui alimente le circuit de modulation propre au barocontacteur et la platine de l'émetteur.
L'antenne (absente sur la photo) est branchée au moment de l'utilisation. Elle s'enfiche dans la prise soudée sur l'émetteur au travers d'un trou réservé dans le fond du boîtier.
Le boîtier comporte une "oreille de levage" dans sa partie supérieure qui permet l'accrochage de la ficelle reliant la sonde au ballon ou au parachute.

Caractéristiques

Dimensions du boîtier : hauteur : 135mm - largeur : 120mm - épaisseur : 78mm
Masse : 400g avec la pile
Fréquence : 402-406MHz
Alimentation : pile 6V
Capteurs : P : capsule de Vidie



Fonctionnement du barocontacteur

Pour les généralités, voir la page : Principe du barocontacteur
Il mesure 120x120x70mm et père environ 100g.
Lorsque la pression atmosphérique diminue, l'épaisseur de la capsule de Vidie augmente et provoque le déplacement d'un levier (le "style" qui, comme le doigt d'un commuteur rotatif, frotte sur une série de contacts électriques séparés par des parties isolantes. Lorsque le contact est établi, une tonalité BF particulière module l'émetteur et permet à l'opérateur au sol de savoir à quel niveau d'altitude se trouve la sonde.


Emetteur

Oscillateur de type Colpitts à transistor dont la fréquence est ajustable à l'aide d'un petit condensateur. Les selfs sont des lignes imprimées.
Le transistor T1 est un 2N3948 ou un BLY99 qui peut délivrer 200mW avec une alimentation de 6 volts.
L'antenne est une ground-plane dont les 4 radians sont redressés avant le lâcher à l'aide d'un gabarit en carton. Le brin rayonnant est dirigé vers le bas. Il était fortement recommandé de no pas mettre sous tension l'émetteur non chargé par son antenne, comme on peut le lire sur une étiquette collée sur le circuit imprimé.


Photos

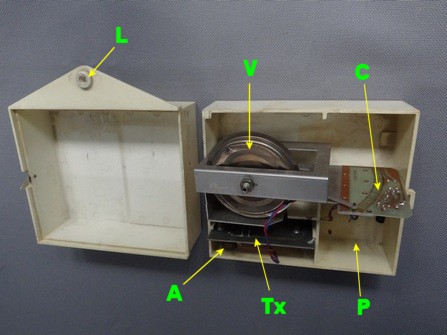

A : prise de l'antenne
C : piste du commutateur
L : oreille percée pour l'accrochage de la ficelle
P : emplacement de la pile de 6V
Tx : platine de l'émetteur
V : capsule de Vidie

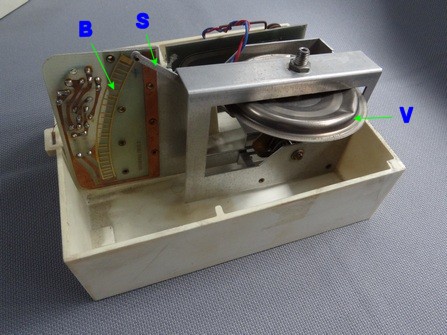

  B : piste du commutateur
S : style, doigt du commutateur
V : capsule de Vidie

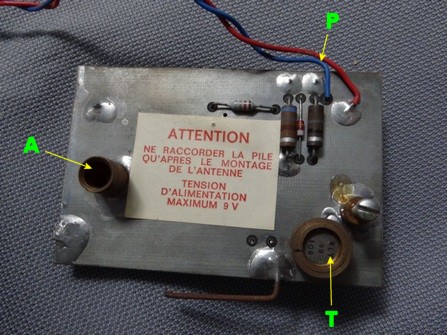

A : prise de l'antenne
P : alimentation électrique
T : transistor avec son radiateur

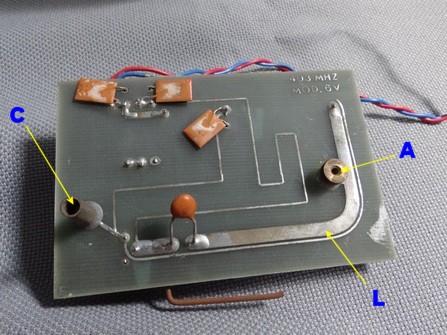

  A : prise de l'antenne
C : condentateur ajustable pour le réglage de la fréquence
L : ligne


Sources

- Examen rapide de l'exemplaire n° 000678 de la collection de Météo-France
- Notice de la "sonde-vent Mesural"
