 Le barocontacteur Mesural BA-2900


Retour : 03- Les principaux types de radiosondes - Les radiosondes anciennes

Voir aussi :   Principe du barocontacteur - La rawinsonde ou radiovent - Rawinsonde Mesural "sonde-vent" -
et aussi : Le "Musée virtuel" de Météo-France

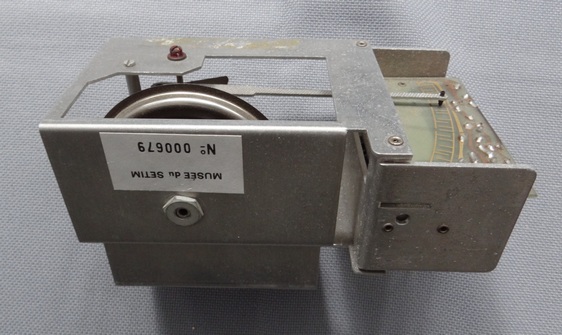

  Ce barocontacteur, fabriqué par Mesural dans les années 1970-1980 équipait (entre autres) la "sonde-vent" décrite sur cette page. Son rôle était de fournir à l'émetteur 403MHz le signal de modulation traduisant le passage de la sonde à différents niveaux d'altitude pendant la phase de montée.


Description


L'appareil est composé d'une partie purement mécanique et d'un circuit électronique. L'interface entre les deux est un commutateur très particulier puisqu'il comporte un seul doigt et deux circuits à multiples positions, imbriqués.
  Le capteur de pression constitue la partie mécanique. La capsule de Vidie, en se dilatant lorsque la pression diminue, agit sur un levier (le "style") qui porte à son extrémité une pointe qui frotte que la piste du commutateur. Le signal de modulation produit par le circuit électronique envoyé sur l'émetteur dépend de la position de cette pointe comme décrit dans le paragraphe ci-dessous consacré au fonctionnement du commutateur.
  L'ensemble est assemblé dans une carcasse très rigide en alliage d'aluminium et de magnésium qui peut différer d'une série à l'autre.

Caractéristiques

Dimensions du boîtier : longueur : 120mm - largeur : 70mm - épaisseur : 70mm
Masse : 100g
Capteurs : une seule capsule de Vidie

Le capteur de pression

La capsule de Vidie est une boîte métallique étanche et déformable. Elle est "remplie de vide" et s'il n'y avait un ressort à l'intérieur qui pousse sur les parois en s'opposant à la force due à la pression de l'air extérieur, elle s'écraserait comme un ballon de baudruche dont on aspire l'air qu'il contient. Le métal utilisé pour la fabrication de la capsule est du Ni-span-C, un alliage de fer (48%), de nickel (42%) de chrome et de titane qui conserve son élasticité sur une large plage de températures. Les variations d'épaisseur de la capsule ne sont pas directement proportionnelles au variations de pression, elle est relativement plus élevée pour les pressions les plus faibles, donc les altitudes les plus élevées.
Le levier ou style, d'une longueur de 85mm est fixé sur un axe dont les extrémités sont maintenues avec le moins de jeu et de frottements par deux paliers. Ce jeu est ajustable en fin de fabrication par manoeuvre d'une simple vis. La liaison entre le centre de la face mobile de la capsule et le levier est assurée par une biellette dont le métal a été choisie de façon à compenser les effets de la température sur l'ensemble. Un petit ressort annule les effets sur le style des différents jeux.
Le débattement total et la position de repos du levier sont ajustés lors de l'étalonnage.

Fonctionnement du commutateur

 La plage de mesures du barocontacteur s'étend du niveau de la mer jusqu'à environ 26000m d'altitude. Cette plage a été découpée en 26 tranches de hauteur et de pression inégales.

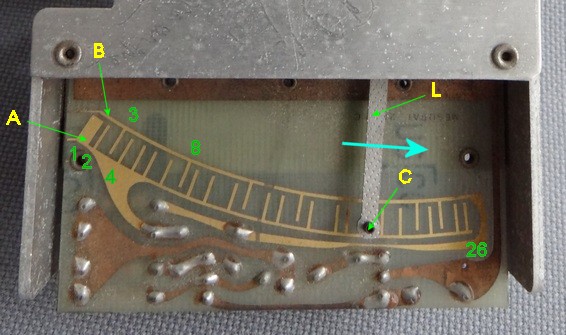

Lors de la phase de montée, le curseur (rep.
C) placé à l'extrémité du levier (rep. L) va se déplacer régulièrement d'une extrémité du commutateur à l'autre, de la position correspondant à la pression au sol jusqu'à celle se rapportant à l'altitude maximale, donc de la pression mesurée la plus basse, selon le sens de la flèche. Selon l'altitude du point de sondage et la pression atmosphérique du moment, le curseur partira d'une position pouvant être aux environs des contacts 1, 2, 3...
Trois cas peuvent se présenter :
- le curseur touche un des contacts du circuit
A (le 2, par exemple). Le modulateur générera une tonalité d'environ 450 Hz
- dès que la pression va diminuer le curseur va quitter le contact
2 et toucher la partie isolante entre 2 et 3. La porteuse de l'émetteur ne sera pas modulée.
- à quelques centaines de mètres de hauteur le curseur va aborder le contact
3 qui appartient au circuit B : l'émetteur sera alors modulé à 900Hz.

Le tableau ci-dessous résume les valeurs correspondant aux différents contacts du commutateur. Ces valeurs sont très approximatives et sont données à titre d'exemples car :
- la pression corrrespondant à chaque contact dépend de la courbe d'étalonnage de l'appareil
- l'altitude mentionnée est celle de l'atmosphère standard qui n'est en fait qu'un modèle théorique
- la fréquence de la tonalité émise dépend des composants utilisés pour la réalisation du multivibrateur.

L'enchaînement des tonalités est volontairement irrégulière. Ainsi l'opérateur, s'il a raté un "top", peut quand même, dans une certaine mesure, retrouver où il en est en observant l'ordre des tonalités dans la séquence en cours.


Niveau

 Pression (hPa)

 Altitude (m)

Circuit

 tone (Hz)

 1

 1050
    A

 450

 2

 1020
    A

 450

 3

 940

 626

 B

    900

 4

 870

 1265
    A

 450

 5

 800

 1946
    A

 450

 6

 730

 2678
    A

 450

 7

 660

 3469
    A

 450

 8

 590

 4331

 B

    900

 9

 540

 4999
    A

 450

 10

 470

 6024
    A

 450

 11

 400

 7181
    A

 450

 12

 360

 7918

 B

    900

 13

 300

 9159
    A

 450

 14

 260

 10103
    A

 450

 15

 230

 10892

 B

    900

 16

 200

 11769
    A

 450

 17

 160

 13122
    A

 450

 18

 140

 13904
    A

 450

 19

 120

 14783

 B

    900

 20

 100

 15790
    A

 450

 21

 80

 16975
    A

 450

 22

 60

 18432

 B

    900

 23

 45

 19810
    A

 450

 24

 35

 20954

 B

    900

 25

 20

 23313
    A

 450

 26

 10

 25908
    A

 450


Le modulateur

  Il s'agit simplement d'une bascule astable, un multivibrateur, générant un signal rectangulaire dont une demi-période dépend du couple résistance/condensateur mis en service par le circuit
A (RA/CA) ou le circuit B (RB/CB)du commutateur.

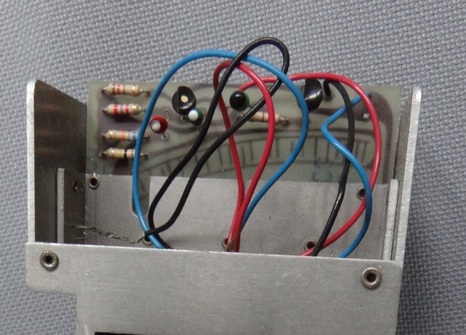

  Le module est câblé sur un morceau de circuit imprimé sur lequel sont gravés les deux circuits du commutateur. Il utilise deux transistors dont l'un (T2) est en série avec l'alimentation de l'émetteur.


 Les deux circuits du commutateur sont visibles par transparence au travers de la plaque de circuit imprimé.    Lorsque le doigt du commutateur (représenté par la flèche grise) est en contact avec un plot du circuit A la sortie de T2 est reliée à la base de T1 par le condensateur CA et l'ensemble se met à osciller.


Sources

- Examen rapide de l'exemplaire n° 000679 de la collection de Météo-France
- Notice de la "sonde-vent Mesural"


Remerciements

- Conservateur des collections de Météo-France à Trappes
- Bertrand, ancien de Météo-France
