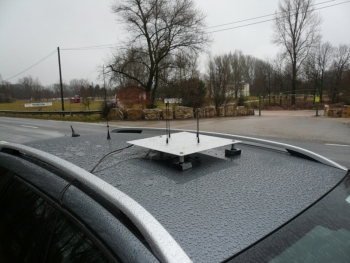

L'idée est de fonctionner en mobile avec un double homing,
c'est-à-dire de disposer de deux jeux d'antenne homing
sur le toit : un pour faire avant/arrière, l'autre pour
faire droite/gauche.
La première réalisation que j'ai effectuée
était manuelle : un commutateur coaxial manuel me permettait
de passer d'un jeu d'antenne à l'autre. Mais en conduisant
ce n'est pas facile si je suis seul, et je n'arrivais plus à
savoir dans quelle position j'étais avec l'inter coaxial…
je n'avais qu'un jeu de diodes LED sur la façade du récepteur.

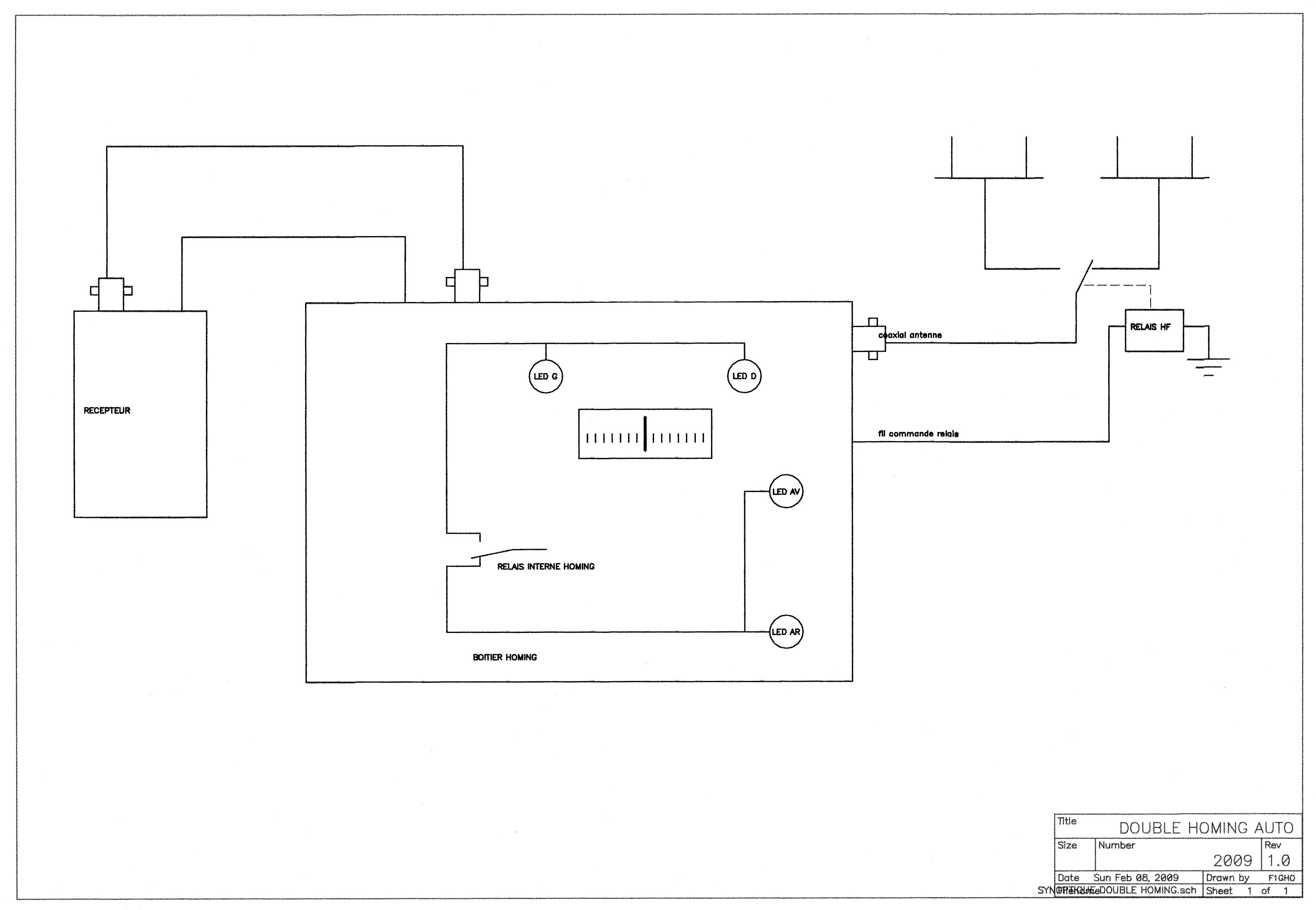

D'où l'idée de le rendre automatique et avec deux
jeux de diodes LED synchronisées sur le relais coaxial
des antennes. Si je suis en réception sur le jeu d'antenne
AV/AR, ce sont les LEDs AV/AR qui, en plus du galvanomètre,
m'indiquent si la RS est devant ou derrière. Quand je suis
sur le jeu d'antennes Droite/Gauche, le système se commute
alors sur les LEDS D/G. Ainsi, plus de risque de se tromper sur
le jeu d'antennes utilisé.
Mais en plus, j'ai ajouté un système automatique,
qui va alternativement commuter sur AV/AR ou D/G, au rythme de
0.2 Hertz soit 2,5 secondes sur AV/AR puis 2,5 secondes sur D/G.
Je n'ai plus à sortir du véhicule, je roule et je
suis les RS... tant qu'il y a du signal.

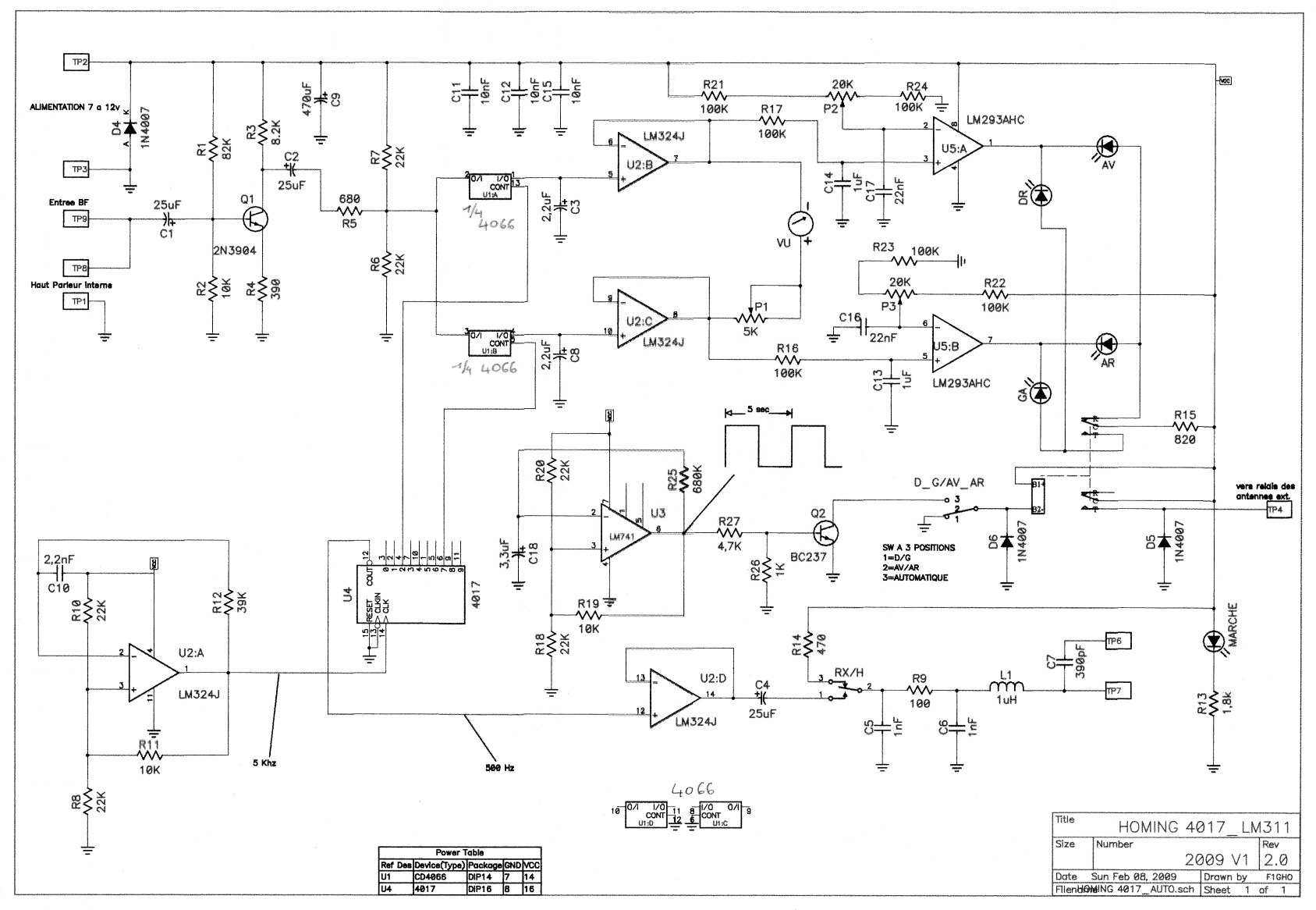

Schéma
Cliquer sur les images pour télécharger les schémas
et dessins à l'échelle 1
