Historique

Dans la gamme Vaisala, la radiosonde RS21 a remplacé la RS18 dans les années 70 et fut elle-même supplantée par la RS80 dans les années 80. Mais comme les changements sont très progressifs les RS21 ont été mis en service entre 1974 et 1981 ; leur remplacement (généralement par des RS80) s'est étalé de 1981 à 1992.
La technologie de la RS21 est encore nettement imprégnée des principes de base hérités de la RS11.
Chaque mesure P, T, U ainsi que deux fréquences de référence étaient transmises toutes les 8 secondes. Le signal de mesure de pression Pp était utilisé au dessus du niveau des 100hPa (environ 16000m)
Pour l'établissement du diagramme des vents en altitude, la position de la sonde (élévation et azimut en fonction du temps) était déterminée à l'aide de radiothéodolites modèle 87AG fabriqués par la société étatsunienne Warren Knight de Philadelphie.
La station au sol utilisait un banc de calibration GC20, un récepteur UHF UR12 et un système de décodage COD11 ; les données PTU étaient stockées sur bande perforée.
Les données brutes étaient ensuite traitées par ordinateur. La station de De Bilt utilisait un Burroughs B6800

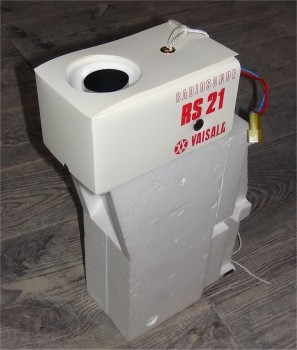

Description

L'exemplaire décrit ici étant incomplet, nous n'avons pas pu observer que le système de mesures PTU dans sa boîte fermée...
Les capteurs de température et de pression sont placés dans une veine surmontée d'une cheminée limitant l'influence du rayonnement solaire sur les mesures.
Le système de codage est enfermé dans un boîtier en tôle étamée soudé qui contient également le capteur de pression. La transmission des informations se fait par cycles de 6 temps :
- Pression
- Température
- Humidité
- Pp : pression au-dessus de 100hPa
- K1 : valeur de référence 1
- K2 : valeur de référence 2

Le capteur de température malgré sa forme circulaire originale est basé sur le principe du bilame métallique.
Le capteur d'humidité de notre exemplaire est par contre innovant car il utilise les variations de permittivité d'un polymère en fonction de l'humidité pour faire varier la capacité d'un condensateur.
Un moteur électrique faisait tourner le commutateur du système de codage. La durée d'un cycle (période de rotation de l'axe du moteur) était de 8 secondes.




Caractéristiques

Dimensions : Longueur : 370mm avec la cheminée - Largeur : 140mm - Hauteur : 80mm
Masse : 256g sans moteur, ni piles ni émetteur
Fréquence : bande des 400 MHz
Alimentation :
Puissance d'émission :
Capteurs : P : capsule de Vidie - T : bilame métallique circulaire - U : capacitif type humicap



Photos

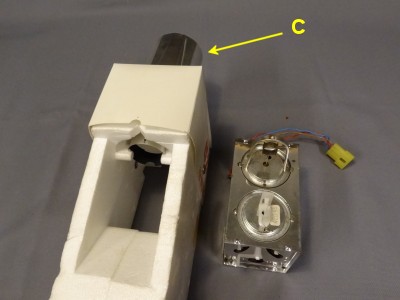

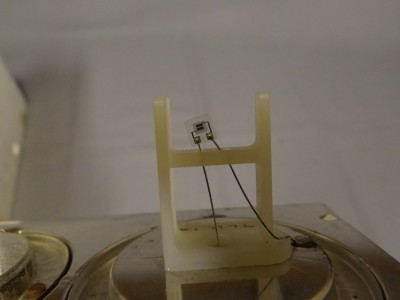

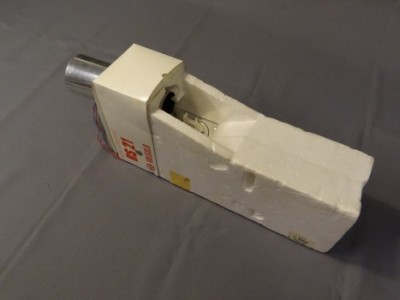

On aperçoit le capteur d'humidité dans la veine de mesure.		Le système de codage est sorti de son logement  (C) Cheminée

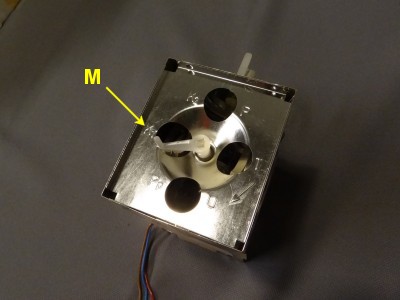

Le système de codage vu du côté moteur d'entraînement. Les six valeurs transmises séquentiellement sont repérées par un signe (P, T...  (M) Manivelle entraînée par le moteur électrique		Système de codage  (T) Capteur de température  (U) Capteur d'hygrométrie (type Humicap)

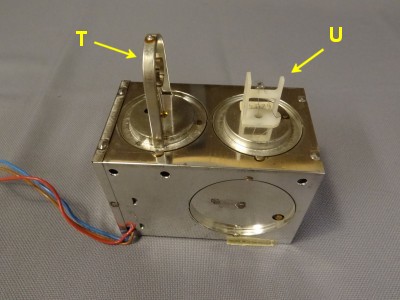

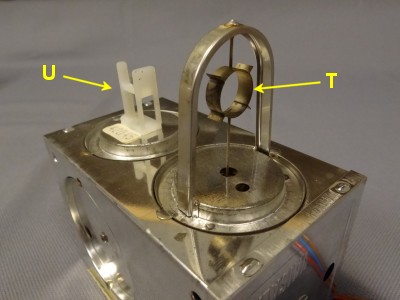

(T) Capteur de température (bilame métallique circulaire)  (U) Capteur d'hygrométrie (type Humicap)		Capteur de température capacitif à diélectrique en polymère de type Humicap

Sources

- examen de l'exemplaire RSM-035 de la collection de Payerne.
- Wettermuseum Lindenberg (Allemagne)
- Site de VAISALA (peu d'information sur la RS21)
- A computer program to process Vaisala RS 21-12 C radiosonde data by Monna and den Braber - KNMI 1985
- Radiosonde-museum, site de Cliff montrant une RS21 complète
