Voir aussi : Les
débuts du radiosondage 1920-1945 - Les
radiosondes à tubes de 1940 à 1970 - La radiosonde Sprenger E076 -
Cette variante de la radiosonde Graw type RSG utilise une thermistance
mouillée pour la mesure de l'humidité relative tandis
que la variante 2 (décrite en allemand par Walter DJ9VF)
est équipée d'un hygristor.
Histoire
La société allemande GRAW fut fondée en 1938
par le Dr Joseph Graw, un physicien.
Après que la société ait été
reprise en 1976 par Horst Schmidmer a commencé en 1976
à Nuremberg la même année, la production sous
licence de la "Graw-RSG/DWG" pour le service météorologique
allemand (DWD) et la E074 (similaire à la E073) pour l'armée
allemande.
Le terme "DWG" dans la référence de cette
sonte signifie qu'elle a été développée
conformément aux accords du "OGC Met Ocean Domain
Working Group" ainsi que du "hydrology Domain Working
Group". La haute qualité de l'exécution de
cette sonde permit d'atteindre la meilleure précision possible.
Malheureusement, elle ne fut utilisée que pendant deux
ans seulement.
Le 1er juin 1987 elle a remplacé la M60 dans les stations
de radiosondage allemandes du DWD mais le 1er décembre
1989 elle était détrônée par la RS80.
A Stuttgart, elle a été en service du 1er juin 1988
au 1er mai 1990. En parallèle, à cette époque,
l'armée allemande utilisait la radiosonde E076.
Description

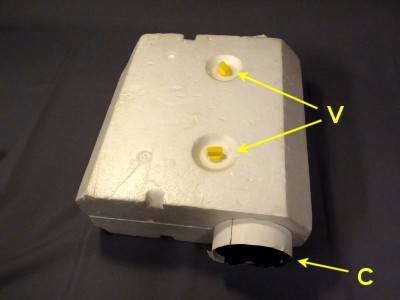

Le boîtier, de dimensions
inhabituelles, est composé de deux coquilles de polystyrène
expansé assemblé par les deux vis jaunes (rep. V
sur la photo) caractéristiques des fabrications de la société
allemande Graw.
La cheminée de forme cylindrique (rep. C) abrite
deux capteurs pratiquement identiques et utilisant des thermistances.
L'une d'entre elles sert à mesurer la température
de l'air et l'autre est entourée d'une bandelette de tissu
humide pour mesurer l'humidité selon le principe du psychromètre.
La cheminée est prolongée par un tube de papier
fort et elle est peinte en noir à l'intérieur pour
limiter l'action des rayons du soleil sur les thermistances.
Une seule indication : "800011" que l'on retrouve sur
les étiquettes collées sur tous les composants.
Caractéristiques
Dimensions du boîtier : Longueur 320mm ; largeur
300mm ; hauteur 130mm
Masse : 534g sans piles, 1150g avec les piles et l'antenne.
Fréquence : 402,460 MHz pilotée quartz.
Alimentation : 12V 100mA par piles.
Autonomie : supérieure à 2 heures
Puissance : 100mW
Capteurs : thermistance pour la mesure de la température
; thermistance humide pour la mesure de l'humidité ;
|
|
|
|

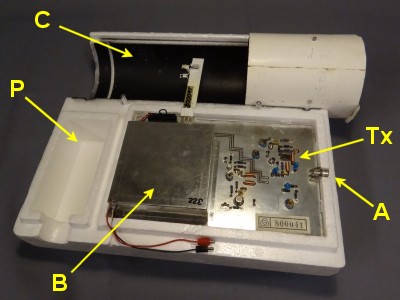

Coquille supérieure enlevée (A) Prise coaxiale pour le branchement de l'antenne (B) Boîtier blindé renfermant l'interface électronique (C) Cheminée des capteurs de température et d'humidité (P) Emplacement des piles (Tx) Emetteur |

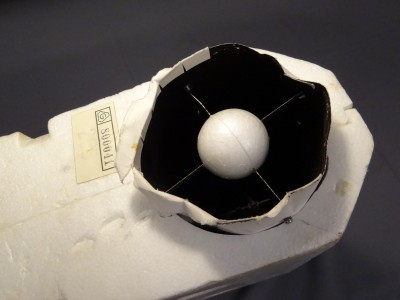

Une sphère de polystyrène est placée à l'entrée de la cheminée, sans doute pour réguler l'écoulement de l'air. |
Platine
En remplaçant la M60 qui émettait encore sur 27MHz,
la RSG a marqué le passage sur la bande 400MHz des radiosondes
Graw. Son émetteur est câblé sur le circuit
imprimé double-face, il est piloté par quartz. La
partie électronique de codage des valeurs mesurées
est enfermée dans un boîtier blindé. Ce dernier
renferme également le capteur de pression.
|
|
|
|

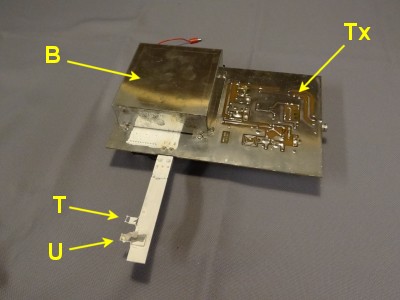

(B) Boîtier blindé
renfermant l'interface électronique (Tx) Emetteur (T) Capteur de température (U) Capteur d'humidité (thermistance humide) |

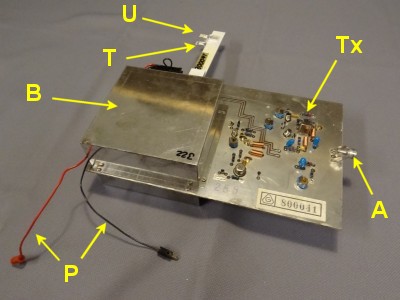

(A) Prise coaxiale
pour le branchement de l'antenne (B) Boîtier blindé renfermant l'interface électronique (P) Fils d'alimentation (Tx) Emetteur (T) Capteur de température (U) Capteur d'humidité (thermistance humide) |
|
|
|
|

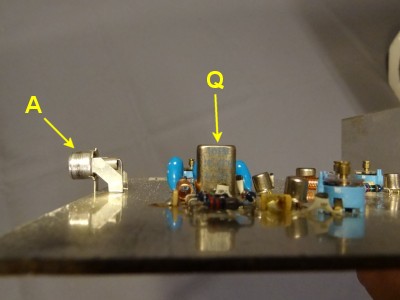

Emetteur, côté composants (A) Prise coaxiale pour le branchement de l'antenne (Q) Quartz |

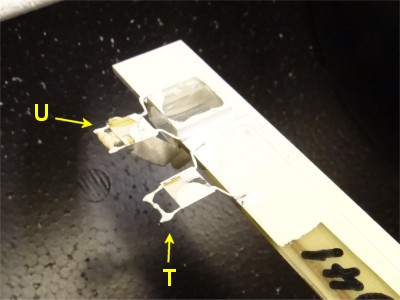

Bras porte-capteurs (T) Capteur de température (U) Capteur d'humidité (thermistance humide), la bandelette de tissu est partiellement déroulée |
 |
 |
|
| Le capteur de pression est dissimulé dans le boîtier blindé de la partie logique. | La partie logique |
