Il est très rare de trouver une radiosonde Mesural de type
FM-194xx ou FMO 195xx complète, avec son boîtier
en polystyrène et même ses piles. En général
on ne rencontre que la partie métallique (codage et capteurs),
très robuste, et les modules, l'émetteur en particulier,
relativement facile à identifier.
Historique
L'année de fabrication imprimée
sur le circuit intégré faisant office de modulateur
étant 1982, il est vraisemblable que cette radiosonde ait
été fabriquée dans les années qui
ont suivi ; et de toute façon avant 1989.
Description

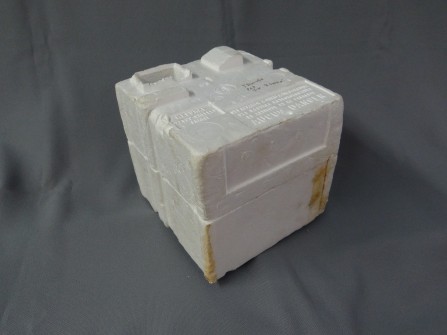

Le boîtier en polystyrène abrite la partie codage
dans son couvercle. Une découpe dans ce dernier permet
de faire circuler l'air dans la cheminée de mesure, un
trou rectangulaire équivalent est ménagé
dans la partie inférieure du boîtier.
L'antenne rigide de type ground-plane est branchée sur
l'émetteur au travers d'un trou dans le fond du boîtier.
Le capteur de température est une thermistance peinte en
blanc, placée à l'extérieur du boîtier.
Caractéristiques
Dimensions du boîtier : 170x170mm - hauteur :
150mm Masse : : 834g avec les piles - 420g piles seules - 320g
mécanisme seul - 74g boîtier et électronique
- 18g couvercle seul. Alimentation : 4 piles de 4,5V (certaines de ces sondes
semblent avoir été utilisées avec piles à
eau. Capteurs : P : capsule de Vidie - T : thermistance - U
: baudruche
Emetteur et modulateur
Sur ce modèle des années 80 l'émetteur est
un module à transistor de 50x75mm. Il s'agit d'un oscillateur
libre sur 403MHz ; la fréquence est réglable à
l'aide d'un petit condensateur ajustable.
Le modulateur est construit autour d'un XR-2206, circuit intégré
fournissant un signal sinusoïdal dont la fréquence
peut être ajustée à l'aide d'une tension.
Photos

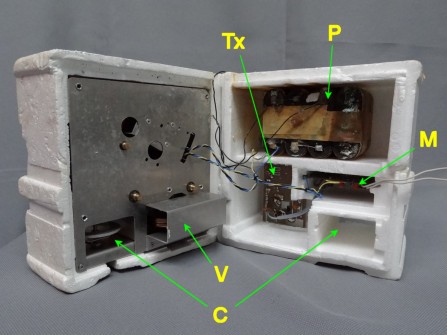

Le boîtier ouvert montre
le système de codage dans son courvercle. Les piles, le
modulateur et l'émetteur sont rangés dans des alvéoles
de la partie inférieure.

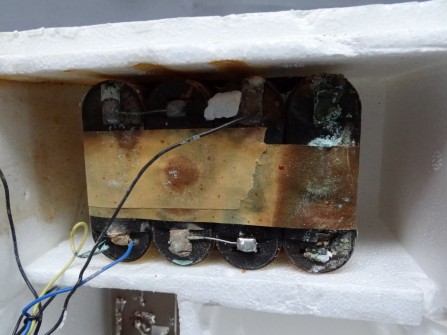

Le bloc de piles est constitué
de 4 piles classiques de lampe de poche. Dans les années
70 une pile à eau était utilisée.

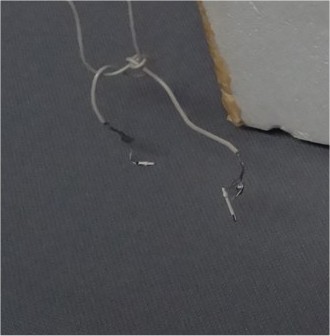

Sur ce modèle des années
80 le capteur de température, une thermistance (ici cassée),
est placé à l'extérieur du boîtier.

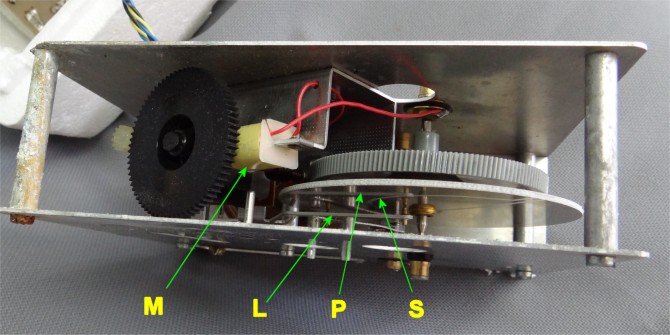

Les deux flasques du système
de codage gêne l'observation du mécanisme. Le plateau
de codage (rep. P) comporte une spirale (rep. S)
qui entre en contact avec l'extrémité du levier
L à chaque tour. Le plateau est entraîné
par un petit moteur électrique (rep. M). La rotation
du levier L est commandée par la dilatation des
capsules de Vidie qui servent de capteur de pression.

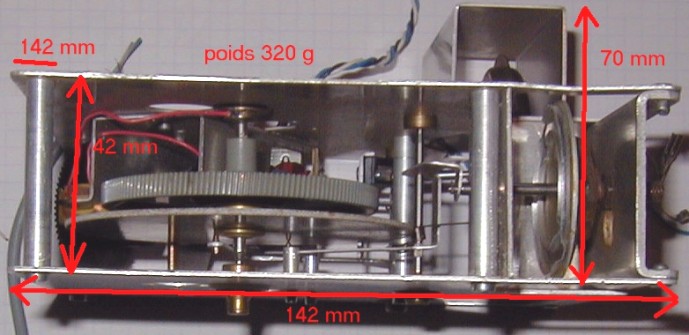

Une photo de Daniel F1GYK
montrant le mécanisme de codage. Cette sonde date de la
même époque, les années 80, et comporte quelques
petites variantes.

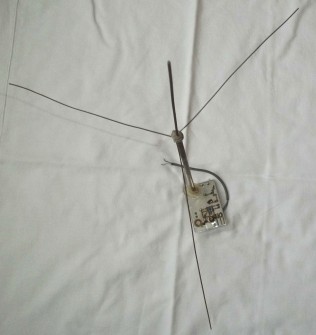

L'antenne est une ground-plane.
Sa conception a sans doute été influencée
par des risques de brouillage de la partie électronique.
Photo de Alain, F6DDS.

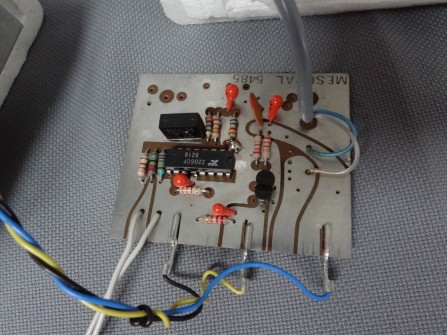

Le modulateur utilise un circuit
intégré XR-2206 et deux transistors.

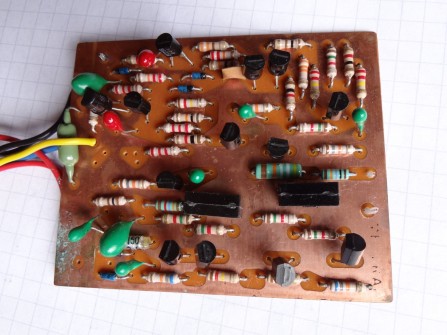

Modulateur équipant
la radiosonde Mesural en 1977. Radiosonde retrouvée par
Pierre F4ETT et Claude F4DOU.

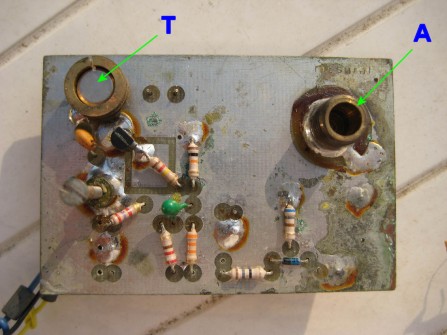

Emetteur d'une radiosonde
des années 80. Le repère A montre la prise d'antenne
et le rep. T indique le transistor de puissance (2N3948) avec
son radiateur. (Photo de Guy, F6EYG)

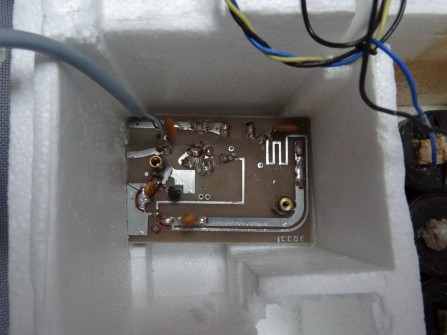

L'émetteur 403 MHz
est logé au fond d'une alvéole du boîtier
en polystyrène. Le tube qui fait partie du support de
l'antenne traverse le fond de ce dernier.
Sources
- Examen de l'exemplaire RSM-045 de la collection de Payerne.
- Photos et infos de Daniel F1GYK, Guy F6EYG, Alain F6DDS, Michel
F6GVH, Pierre F4ETT et Claude F4DOU
Remerciements
- Radiosondeurs de Payerne et de Lyon St-Exupéry
- Tous les chasseurs de radiosondes cités dans le paragraphe
"Sources"
