Les informations rassemblées ici concernent les radiosondes
utilisées par les centres de la Météorologie
Nationale entre 1966 et 1989. Elles sont très partielles
et seront confirmées, corrigées et complétées
par la suite. Le but de cette page est d'aider à l'identification
d'une radiosonde ancienne et de participer à l'ébauche
d'une histoire de la technologie des radiosondes.
Généralités
L'originalité des radiosondes françaises de type
FM des années 60 à 80 tient dans la forme du système
mécanique regroupant les capteurs et le système
de codage. Très rares sont les radiosondes conservées
en entier car les amateurs qui en ont récupéré
des morceaux ont jeté le boîtier en polystyrène
et les piles pour ne conserver que l'émetteur et parfois,
comme ici, la partie mécanique, quelque peu mystérieuse
pour le commun des bricoleurs.
Historique
En France les sondes de type FM ou FMO ont succédé
vers 1966 aux sondes Metox. Elles en ont hérité
le système de codage chronométrique par plateau
circulaire qui les a suivi tout au long de leur carrière,
de 1966 à 1989. Elles ont été fabriquées
principalement par les sociétés Mesural et Compagnie
des compteurs. Au fil des années la fabrication a beaucoup
varié, souvent pour des modifications mineures, les dimensions
du système de codage ont été réduites,
mais le principe de codage est resté pratiquement le même.
Mesural est une société française
basée actuellement à Chelles (77), spécialisée
dans l'instrumentation scientifique. Elle a fabriqué de
1966 à 1989 des radiosondes pour la Météorologie
Nationale (devenue Météo-France en 1993). Une des
FM 194B montrée ci-dessous a été fabriquée
à Fontenay-sous-Bois (94).
La Compagnie des Compteurs, basée historiquement
à Montrouge avait, dans les années qui nous intéressent,
de nombreuses activités dans des domaines aussi variés
que la radiodiffusion, la télévision, l'électronique
et l'informatique. La société a été
rachetée en 1970 par Schlumberger.
Liste des radiosondes utilisées à Trappes entre
1966 et 1989
1966 : remplacement des Metox CT par FMO 1940B (FM 194B ?) fabriquées
par Mesural et CDC
1969 : changement pour FMO 1943B
1972 : introduction de la FMO 1944C
1972 ou 1973 : capteur de température à thermistance
au lieu de bilame métallique
1974 : utilisation des FMO 1945A et FMO 1945B
1979 : la FMO 1950 remplace les précédentes
1983 : mise en service de la FMO 1955A
1989 : la RS80 remplace les sondes Mesural
Photographies
Cette ébauche de galerie est très incomplète
mais elle peut permettre d'identifier l'époque ou le type
d'une radiosonde Mesural ou CDC sans étiquette.
|

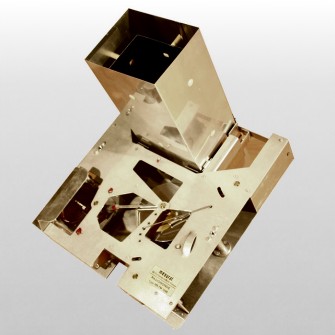

La radiosonde de la photo de gauche
a été fabriquée par Compagnie des Compteurs.
Elle a hérité de la Metox CT le capteur de température
de type bilame métallique à la forme rectangulaire.
Il semble qu'il était placé dans une cheminée

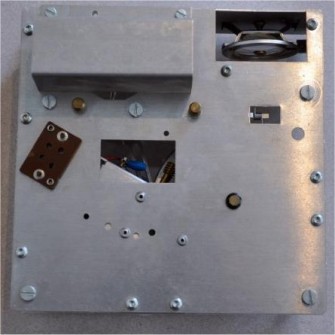

à double paroi. Le capteur d'humidité est un cheveu. Voir cette page : Radiosonde FM 194b Compagnie des Compteurs La photo de droite est issue du site de l'Université de Toulouse (collection Météo-France). Elle représente le même type de FM 194B, de la même année, mais fabriquée par Mesural à Fontenay-sous-Bois. |
|
|
||
|
Modèle : FM
194B Fabricant : CDC Période : 1969 Dimensions : 230x215mm h=65mm Photo : F5ZV |
Modèle : FM
194B Fabricant : Mesural Période : 1969 Dimensions : Photo : Site de l'Université de Toulouse |
|

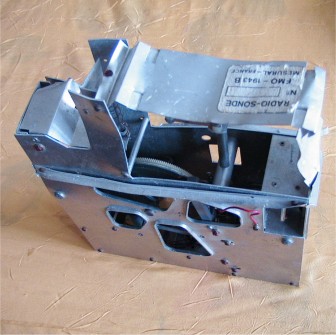

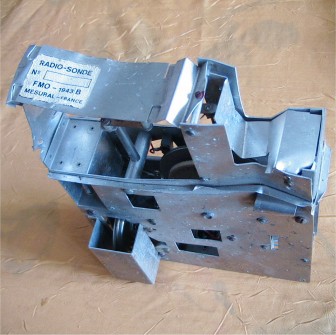

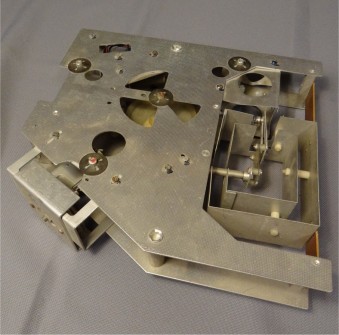

La FMO-1943B en photo ci-contre
a été retrouvée dans le secteur de ST-Nicolas
de Port (54) par un ancêtre de Nicolas F4FYD, à
une douzaine de kilomètres du centre de radiosondage de
Nancy-Essey. Elle avait séjourné dans un champ. Le capteur d'humidité est un disque de baudruche. |
|
|
||
|
Modèle : FMO-1943B
- Fabricant : Mesural Période : 1970 Dimensions : Photo : F5ZV (RSM-013) |
|

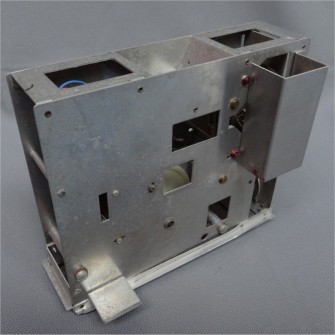

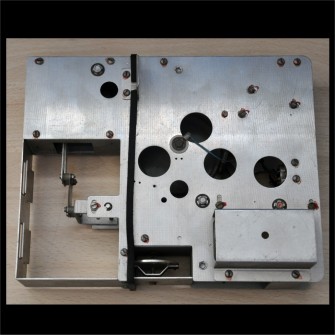

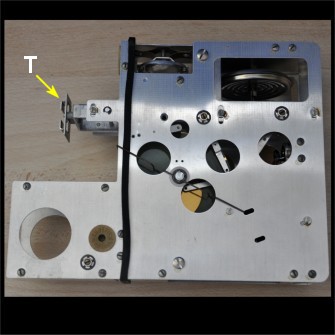

Grandes similitudes entre ces deux
sondes produites par des fabricants différents. On voit
que les découpes en forme de cercles ou de quadrilatères
ne sont pas l'apanage de l'un ou de l'autre. C'est vers 1972 que le bilame métallique servant de capteur de température a été remplacé par une thermistance (repère T). |
|
|
||
|
Modèle : FMO
1943B - Fabricant : CDC Période : 1970 Dimensions : 220x180x70mm Photo : Musée virtuel de Météo-France |
Modèle : FMO
1944C - Fabricant : Mesural Période : 1972 Dimensions : 220x180x70mm Photo : Musée virtuel de Météo-France |

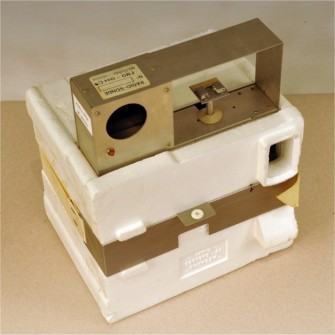

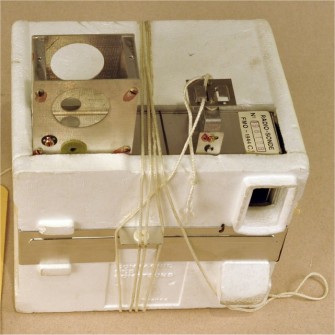

| Deux FMO 1944C de fabrications différentes. Il manque à toutes deux un couvercle en polystyrène formant cheminée pour le capteur de température. |
|
|
||
|
Modèle : FMO
1944C9 - Fabricant : Mesural Période : 1973 Dimensions : Photo : Musée virtuel de Météo-France |
Modèle : FMO
1944C9 Fabricant : CDC Période : 1972 Dimensions : Photo : Musée virtuel de Météo-France |

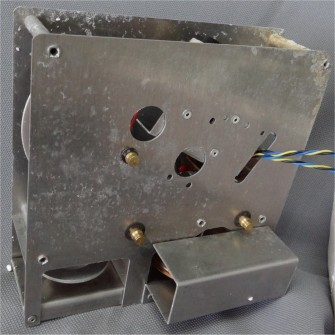

| Les deux photos ci-contre repésentent la partie capteurs P et U ainsi que le système de codage. |
|
|
||
|

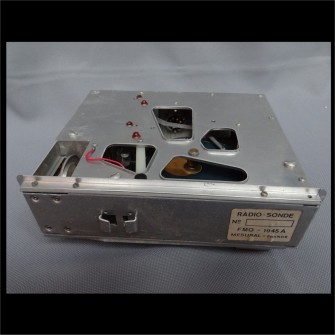

Modèle : FMO-1945A
- Fabricant : Mesural Période : 1976 Dimensions : 142x142x70mm Photo : F5ZV RSM-046) |
| Bien que non marquée, on peut déduire de la date de fabrication d'un circuit intégré utilisé dans le modulateur que cette radiosonde a été fabriquée après 1982. Il s'agit vraisemblablement d'une FMO 1955A |
|
|||
|
Modèle : inconnu
- Fabricant : Mesural Période : >1982 Dimensions : Photo : F5ZV (RSM-045) |
|
Flasque arrière de la carcasse
d'une radiosonde du Musée virtuel de Météo-France
(voir lien en dessous de la photo) dont l'autre flasque a été
remplacé par une plaque de plexiglass. Les deux torons de fils de l'exemplaire précédent ont été reliés à un connecteur. |
|
|||
|
Modèle : FMO
1955A - Fabricant : Mesural Période : 1984 Dimensions : 170x170x70mm Photo : Musée virtuel de Météo-France |
