Il n'est pas étonnant que la Raysonde ait un air de famille
très marqué avec la radiosonde AN-AMQ-1D.
puisqu'elle a été fabriquée comme elle par
Friez, à la même époque. Mais elles sont dans
le fond très différentes.
Historique
Une date, tamponnée à la peinture rouge sur le châssis
de l'émetteur indique "MAR 23 1945"

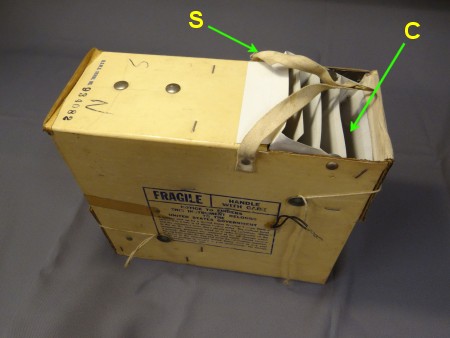

Le boîtier en carton ondulé
comporte plusieurs ouvertures. Deux d'entre elles correspondent
à la cheminée dans laquelle se trouvent les capteurs
de température et d'humidité. L'entrée d'air
de la cheminée (rep. C sur la photo) est munie de
lamelles formant persiennes, leur but étant de stopper
le rayonnement solaire qui risquerait de fausser les mesures.
La sortie d'air est située sous la boîte.
Les autres portes permettent d'accéder à l'émetteur
et à son alimentation ainsi qu'au barocontacteur.
Une sangle (rep. S) est munie d'un anneau en son centre
auquel l'opérateur pourra attacher la ficelle de traction
reliée au parachute puis au ballon.
L'antenne quart d'onde 400MHz est branchée sur une prise
solidaire du châssis de l'émetteur, sous le boîtier.
Des instructions destinées à la personne qui retrouvera
la sonde sont imprimées sur une face du boîtier,
la mention "Fragile" est souvent repérable sur
les photos prises à cette époque mais n'est pas
une exclusivité de la Raysonde 272-2.
Capteurs
Pression : barocontacteur avec une seule capsule de
Vidie, 16x5 niveaux Température : thermistance Humidité : hygristor (chlorure de lithium)

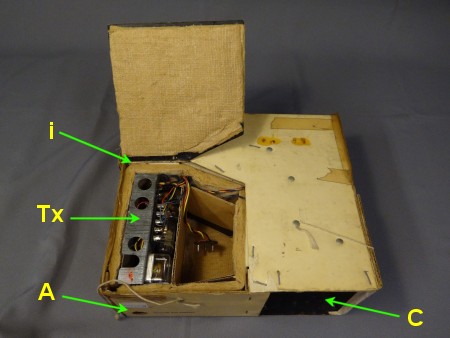

Compartiment piles, émetteur...
à l'opposé de la cheminée des capteurs
(A) Prise d'antenne quart d'onde
(C) Cheminée des capteurs (sortie)
(i) Isolation thermique
(Tx) Emetteur
Etiquette figurant à une
des extrémités du boîtier
Mesures
Pression : le capteur de pression est aussi le dispositif qui
commute les deux autres capteurs selon le principe du barocontacteur
(voir plus loin). Il utilise une capsule de Vidie.
Température : thermistance
Humidité : l'élément sensible du capteur
d'humidité est une plaque isolante en polystyrène
dense recouvert d'un revêtement résistif à
base de chlorure de lithium
Ces deux derniers capteurs sont montés sur le même
support pouvant être fixé rapidement dans deux glissières
à l'intérieur de la cheminée (figure ci-dessous
à droite)

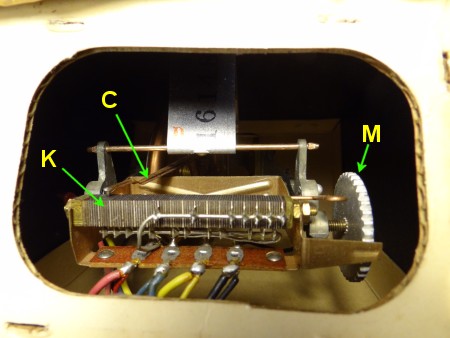

Le barocontacteur vu au travers
de la fenêtre d'accés. Le curseur C est actionné
par la capsule de Vidie (dans l'ombre) et frotte sur la piste
(rep. K).
La molette M permet d'ajuster le calage de la mesure de
pression

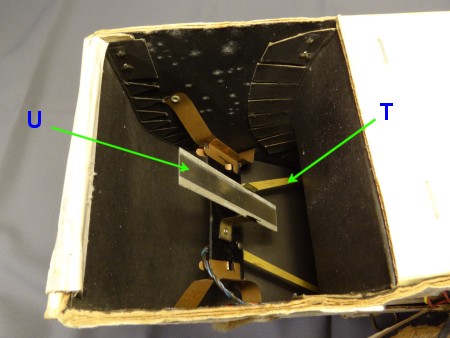

Les capteurs de température
et d'humidité sont placés dans la cheminée.
La thermistance est dissimulée par la paroi de droite.
Elle est supportée par deux lames (rep. T). Le
capteur d'humidité est un hygristor (rep. U)
Principe de transmission des informations
L'émetteur transmet en permanence une tonalité BF
dont la fréquence varie en fonction de la valeur des résistances
constituées par la thermistance du capteur de température
et par l'hygristor du capteur d'humidité. C'est le barocontacteur
(en anglais "baroswitch") qui commute l'un ou l'autre
des capteurs en fonction de l'altitude.
Lors du passage d'un niveau d'altitude au niveau immédiatement
supérieur, le barocontacteur commute soit un des deux capteurs,
soit un élément de référence permettant
de corriger la dérive des éléments sensibles
en fonction de la température.. Voir page : Principe
du barocontacteur.
Emetteur
Oscillateur libre sur 403MHz utilisant un tube marqué "Raytheon
made in USA LICENSED AS STATED ON OARTON 280 913" (280= n°
EIA de Raytheon). La self est une ligne.
Tube modulateur : double triode 3A5 montée en oscillateur
RC générant une sous-porteuse BF modulée
par les variations de température et d'humidité.

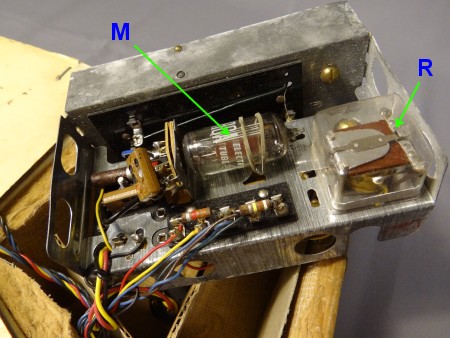

(B) circuit BF de modulation
par sous-porteuse manipulée par le barocontacteur

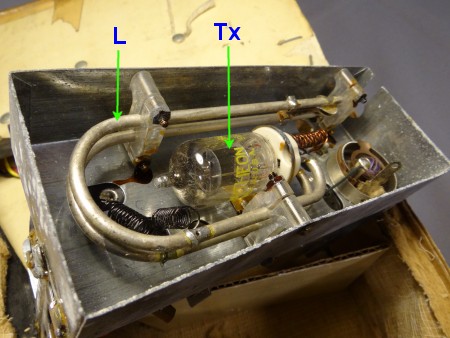

(L) Self du circuit oscillant de l'émetteur
(T) Tube 3A5, double triode
L'émetteur utilise un tube
Sources
- Examen de l'exemplaire RSM-003 de la collection de Payerne.
- The invention and development of the radiosonde par Dubois,
Multhauf et Ziegler - Smithsonian Institution
- Humidity Responsive Device de Marcus R. Fiene - US patent
2 064 651 - 1931
