Description

La RSII-KC79D de Mesei est une sonde destinée à la mesure d'ozone. La station indonésienne de Watukosec l'utilisait dans les années 1990
L'exemplaire décrit ici est incomplet, il lui manque entre autres le capteur d'ozone à l'iodure de carbone. Il a été fabriqué en juillet 1989.
Le boîtier en polystyrène expansé est divisé en deux compartiments dont l'un, aux parois plus épaisses, contient le capteur d'ozone et sa pompe. Un tuyau transparent branché sur la pompe prélève l'air à l'extérieur du boîtier.

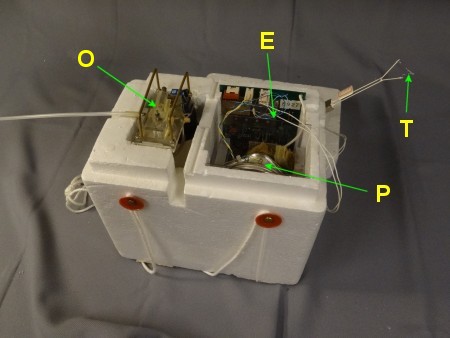

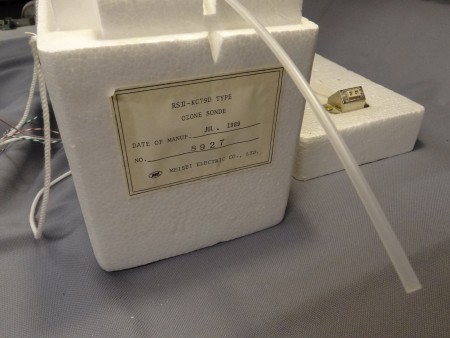

Ensemble du boîtier et du couvercle (posé derrière le boîtier)  (O) Pompe du capteur d'ozone  (E) Circuit électronique  (P) Capteur de pression  (T) Capteur de température enfiché sur un connecteur fixé sur le couvercle		Date de fabrication : juillet 1989 Le connecteur du capteur de température est visible sur le couvercle posé à droite du boîtier. Le tube a pour fonction de prélever l'air à analyser.

Caractéristiques

Dimensions : Longueur : 230 mm - Largeur : 155mm - Hauteur : 235mm
Masse : 486g (incomplet)



Capteurs :
Pression : capsule de Vidie
Température : thermistance branchée sur un connecteur extérieur. Perle très allongée diam=1,4mm longueur=4,3mm métallisée fils d= 0,2mm marquée "23629"
Humidité : cette sonde ne comporte pas de capteur d'humidité

Les déformations de la capsule de Vidie sont directement traduites en signaux électriques par un petit potentiomètre dont le curseur est solidaire de l'axe de la capsule.

Photos

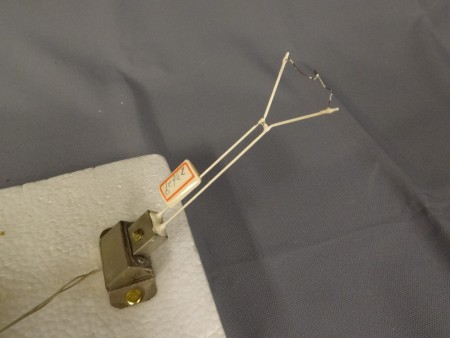

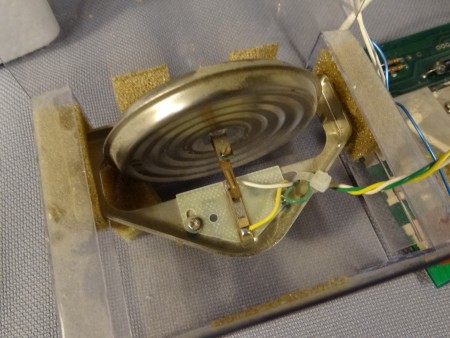

Capteur de température. Il est fixé sur le couvercle.		Capteur de pression

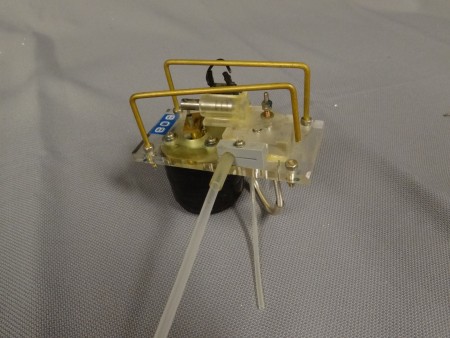

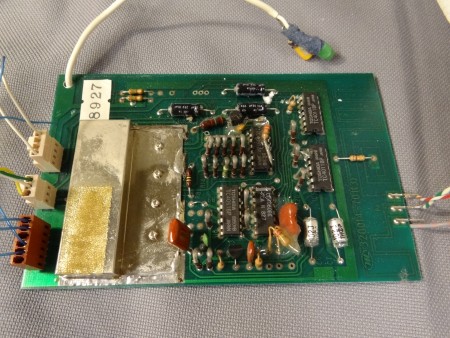

Pompe du capteur d'ozone. Le petit tube est normalement branché sur le capteur d'ozone.		Platine interfaces et codage des mesures

Sources

- examen de l'exemplaire RSM-024 de la collection de Payerne.
- Ozonesonde observations in the Indonesian maritime continent par Fujiwara, ...


Remerciements

- Radiosondeurs de Payerne
