Die Benutzung von BT : Diagramme aus den gewonnenen Daten

_

Von F5ZV, F1SRX und DJ9VF

Siehe auch : Verwendung von NOAA-READY Daten - Installation und erste Versuche mit BT - Erweiterte Einstellungen - Anzeige des Aufschlagpunktes per Internet - Anzeige der Bahnspur auf einer Landkarte - Diagramme aus den gewonnenen Daten -

Das Studium der Statistiken und Diagramme erlaubt nicht nur eine genaue Vorhersage des Landeortes einer Wettersonde sondern kann dem Sondensucher auch helfen die Sicherheit der Vorhersage besser einzuschätzen.

Grafische Auswertungen die BT anbietet

Über die Position und Höhe einer Wettersonde als Funktion über die Zeit liefert BT neben der Beispielsgrafik noch ein Dutzend weiterer Grafiken über den Einfluß der Höhe, der Geschwindigkeit usw. als Funktion der Zeit oder Entfernung.
Um eine Liste der Diagramme anzuzeigen genügt es auf die Taste [Charts] zu klicken.

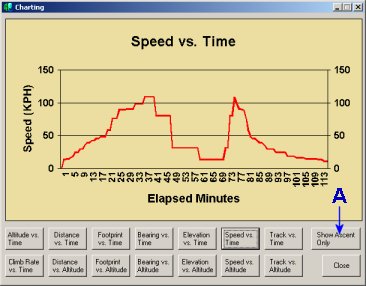

Die Taste A auf dem nebenstehenden Beispiel erlaubt die Umschaltung aller angebotener Grafiken auf die Gesamtdauer des Fluges oder wahlweise nur den Anstieg.
Die angezeigte Grafik in unserem Beispiel zeigt die Geschwindigkeit (in km/h) über Grund als Funktion der Zeit in Minuten.



Verwendung der Datentabellen von BT

Die von BT erstellten Daten der Bahnberechnung können auch in einer Tabellenkalkulation wie Excel oder OpenOffice verwendet werden. Dafür genügt es die Datei als Textdatei zu exportieren, die dann ein Tabellenkalkulationsprogramm wieder einlesen kann.
Damit könnte man dann weitergehende Berechnungen anstellen bzw. andere Statistiken und Grafiken erzeugen als die, die BT anbietet.
Prozedur bei BT :
1) eine Bahnberechnung ausführen
2) öffnen des Menüpunktes "File", dann das Untermenü "Export"
3) Auswahl der Option "Flight Prediction"
4) abspeichern der Datei in einem Verzeichnis eigener Wahl unter Angabe eines Dateinamens und der Endung TXT

Unter Excel :
1) öffnen der Datei mit der Spezifizierung auf Textdateien
2) der Text-Assistent erscheint und rät im ersten Schritt zur Verwendung fester Spaltenbreite
3) anklicken der Taste [Weiter]
4) im zweiten Schritt können beliebige Spaltenbrüche eingefügt oder auch gelöscht werden
5) weiter mit der Taste [Weiter]
6) im dritten Schritt kann ein mögliches Datumsfeld passend gemacht werden wobei "Tag-Monat-Jahr" zu bevorzugen ist
7) anklicken der Taste [Ende]
Die Tabelle sollte jetzt im Excelformat vorhanden sein und kann verwendet werden.

Beispiel einer Grafik aus der Tabellenkalkulation

Bahnprofil : Höhe als Funktion der zurückgelegten Weges.		Bahnspur über Grund : Längengrad als Funktion des Breitengrades.

Der Nutzen der Diagramme

Die interessantesten grafischen Darstellungen sind :
- Höhe als Funktion der abgelaufenen Zeit um für jeden Zeitpunkt die theoretische Höhe zu wissen und den voraussichtlichen Verlauf des Anstiegs sowie des Abstiegs.
- Höhe als Funktion des zurückgelegten Weges : das Bahnprofil zeigt die Eigenheiten denen eine Wettersonde auf ihrer Bahn folgt. Wenn sich die Sonde bei ihrem Niedergang kurz vor den Aufschlag befindet sind diese Erkenntnisse nützlich um die Sonde zu verfolgen und in die Nähe des Landepunktes zu kommen.
- Geschwindigkeit als Funktion der abgelaufenen Zeit : zeigt die Geschwindigkeit der Fortbewegung für die Dauer des ganzen Fluges, besonders wichtig sind die Werte der letzten viertel Stunde, wo die Verfolgung der Sonde in die entscheidende Phase kommt.
- Fallgeschwindigkeit als Funktion der Zeit : aus der man ersehen kann, daß die Fallgeschwindigkeit in der Troposphäre wesentlich größer ist als in niederen Höhen.
