Benutzung von Balloon Track : Anzeige der Spur auf einer Landkarte

_

Von F5ZV, F1SRX und DJ9VF

Siehe auch : Installation und erste Versuche mit BT - Erweiterte Einstellungen - Anzeige des Aufschlagpunktes per Internet - Diagramme aus den gewonnenen Daten - Vorhersage der Bahn - Flug einer Radiosonde -

Nach der Installation von "Balloon Track" und Durchführung einer ersten Berechnung ist es nun an der Zeit eine regionale oder lokale Landkarte zu erstellen um dann von BT die berechnete Flugbahn auf einer solchen Karte anzuzeigen.

Anzeige der Spur auf einer Landkarte

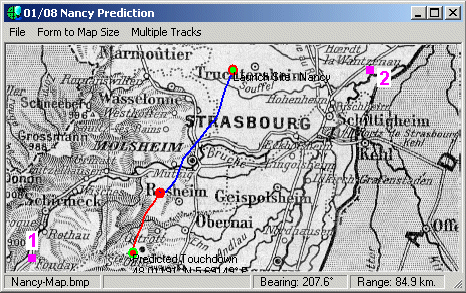

Man beginnt damit, daß man die Region bestimmt, auf der man die Aufzeichnung eines Bahnverlaufes wünscht. Das kann das Gebiet der ganzen Flugbahn von Start bis zur Landung sein (wie im Beispiel daneben) oder auch nur ein Ausschnitt davon, z.B. vom Platzpunkt bis zum Aufschlag.
Der Aufstieg wird in blau gezeichnet, der Platzpunkt und der Abstieg jedoch rot.
Die Bildgröße und Anzahl der Pixel sind nicht zwingend, jedoch muß das Dateiformat der Bilder BMP, GIF oder JPG sein.
Die Justierung geschieht dann durch die Funktion "Map Registration" mittels zweier Punkte auf der Karte (1 und 2) von denen man die geografischen Koordinaten kennt. Es macht Sinn zwei Punkt zu wählen die diagonal in zwei gegenüberliegenden Ecken auf der Karte liegen.
In der Fußleiste des Fensters wird die Richtung und Entfernung der Landestelle bezogen auf den Startplatz angezeigt.


Erstellung einer Karte

1) Abscannen einer Landkarte oder kopieren einer Google Map, ViaMichelin ... usw.
Da BT bei der Anzeige von Karten die über die Fenstergröße hinausgehen über keinen seitlichen Schieber verfügt, ist es besser, die die Bildgröße (in Pixel) etwas kleiner zu lassen als die des gesamten Bildschirms (abhängig von dessen Einstellung in der Systemsteuerung).
Sichern der Karte im Format BMP, GIF oder JPG in das Standardverzeichnis von BT, das ist im Moment die einfachste Lösung.
2) Herausfinden der geografischen Koordinaten (Längen- und Breitengrad) von zwei möglichst diagonal auseinanderliegenden Punkten (siehe Beispiel Wantzenau und Fouday auf obiger Karte). Man kann auf der Internetseite von F6FVY durch Anklicken eines Punktes auf der Karte die entsprechenden Koordinaten erfahren. Die Breiten- und Längengrade können im Dezimalformat angegeben sein (z.B. : 46,41 statt 46°25').
Auch mit kartografischen Programmen wie "Map Point" oder "TOP50" lassen sich Koordinaten leicht herausfinden.

Benutzung von Landkarten in BT

Bei der ersten Benutzung einer Karte durch BT muß diese zuerst kalibriert werden.
1) Öffnen der Karte :
- anklicken der Taste [Scan Map]
- falls es notwendig ist noch eine Kartenauswahl zu treffen ruft man den Menüpunkt File auf, dann das Untermenü Open Map
Falls die Karte noch nicht kalibriert ist erscheint die Nachricht "Please Register Map Coordinates"
2) Kalibrieren der Karte
- Auswahl des Menüpunktes File dann das Untermenü Map Registration i> Two Point Registration
- schließen der angezeigten Nachricht
- positionieren des Cursors auf den Punkt 1
- mit der rechten Maustaste anklicken
- Eingabe der geografischen Koordinaten für Point One, also des Punktes 1 in das Formular
- das Gleiche nochmal wiederholen für Punkt 2
So kann man sich einen ganzen Satz Karten zusammenstellen, insbesondere für die Gegend des berechneten Landeplatzes. Idealerweise sollte aber die gesamte berechnete Flugbahn auf der Karte zu sehen sein.
