Lernschritt 8 : Die Dekodierung der Signale einer RS92KL
_
Zurück : Die Dekodierung



Siehe auch : Das Abhören einer Radiosonde - Erkennung einer RS mit dem Gehör - Die Radiosonde VAISALA RS92-KL


Ziel dieses Lernschrittes


- Auffinden der Frequenz mit dem zu dekodierenden Signal
- Nutzen der Funktionen von SondeMonitor bezüglich der RS92KL


Letzter Lernschritt

Erste Versuche mit SondeMonitor eine RS92SGP zu dekodieren.

Der Nutzen der Dekodierung einer RS92KL

Für den Sondensucher bringt die Dekodierung einer RS92KL weit weniger als eine RS92SGP oder AGP, die ja die GPS-Koordinaten überträgt. Da SondeMonitor die Positionsdaten des Loran-C Systems nicht auswerten kann werden also nur die dekodierten Wetterinformationen (PTU) in Echtzeit angezeigt. Allerdings erlaubt die Messung des Luftdrucks wenigstens den Platzpunkt mit einer guten Genauigkeit anzuzeigen, nämlich dann, wenn der Luftdruck wieder steigt. Aber es ist ein Vergnügen die Echtzeitanzeige der von der Sonde übertragenen Daten zu verfolgen, was schon weit über eine einfache Steuerungstechnik hinausgeht.

Verbindung der Soundkarte

Wie schon in Lernschritt 2 (erster Versuch eine RS92SGP zu dekodieren) verbinden wir den Kopfhörerausgang der Soundkarte mit einem Verbindungskabel mit dem Eingang "Line-In".
So können wir die Dekodierung einer RS92KL durch SondeMonitor auch ohne Empfänger durchführen und zwar mit einer heruntergeladenen MP3-Datei, die die Modulation einer RS92KL enthält. Siehe Absatz "Dateien und Dokumente" am Ende dieser Seite.
Die Datei wird mit einem Programm wie MP3-Player abgespielt, nachdem man Dekodierung durch SM mit der grünen Taste gestartet hat.

Die Identifizierung der Modulation einer KL Sonde

Man kann eine RS92KL zwar leicht erkennen (siehe Identifizierung einer Radiosonde mit dem Gehör), aber es ist schwierig genau die richtige Frequenz zu treffen, die die Telemetriesignale enthält, da sie mit dem Gehör praktisch nicht wahrnehmbar sind.
Dreht man in FM-W (FM breitbandig) in kleinen Schritten über das ausgestrahlte Spektrum einer RS92KL, kann man erkennen, daß die Aussendung verteilt über ein breites Band erfolgt, wie es auf dem nebenstehendem Beispiel dargestellt ist. Die Symmetrie ist in der Realität allerdings nicht ganz so perfekt.
Das Unterband, in dem sich das dekodierbare Signal befindet (grüner Balken) ist eingebettet von dem Knattern der LORAN-C-Signale (blauer Balken). Daneben finden sich noch Pfeifstellen ("oiseaux") bzw. Mischprodukte von den für die LORAN-Signale verwendeten Rundfunksendern (roter Balken). Die gesamte Bandbreite hängt etwas von der Sonde und der Signalstärke ab, aber auch von dem benutzen Empfänger.
Zum Kennenlernen hier ein paar Hörproben :
- Tonart und Knattern (Loran-C)
- Pfeifstellen (KL von Lyon von F1GIL) oder Mischprodukte mit Rundfunksendern
- Dekodierbares Signal (80 kB) Das Signal wurde etwas verstärkt um die verschiedenen Effekte besser zu hören.

Anzeige der Box des "Audio-Mixer"

In SM anklicken der Option "Audio-Mixer" aus dem Menü "Options" der Menüleiste
Ankreuzen der "Auswahl des Potentiometer und "Line-In" um diesen Eingang auszuwählen
Einstellung des Potentiometer etwa auf die Mitte.

Start der Dekodierung

Man kann die Dekodierung starten, egal ob das Signal schon an der Soundkarte anliegt oder noch nicht.

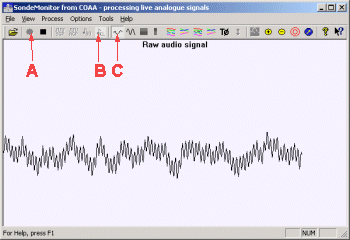

- Auswahl des Sondentyps durch die Taste "KL" (Pfeil
B auf nebenstehendem Beispiel)
- anklicken der grünen Starttaste (Pfeil
A )
- starten des Einlesens der MP3-Datei "RS06L03.MP3", die vorher heruntergeladen wurde.
- Auswahl der "Oscilloscope"- Anzeige (Pfeil
C auf dem Beispiel) wenn nicht schon angezeigt.
Nach wenigen Sekunden erscheint ein mehr oder weniger sinusförmiges Signal wie auf dem Beispiel.
Das Signal zeigt ein Sinussignal von sehr hoher Frequenz, in unserem Beispiel überlagert von Störgeräuschen.


Die Einstellung des Pegels des gefilterten Signals

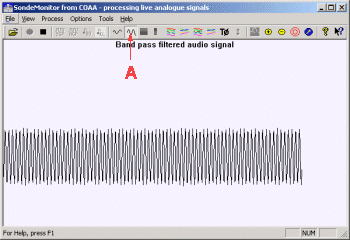

Das "Oscilloscope" erlaubt die Anzeige des gefilterten Signals durch Anklicken der Taste
A auf dem Beispiel.
Der Signalpegel ist nachzujustieren :
- wenn die Amplitude des gefilterten Signa zu schwach ist oder
- die Signalspitzen abgeschnitten sind

Zwei Möglichkeiten erlauben die Einstellung des Signalpegels :
- der NF-Regler des Empfängers unter gleichzeitiger Beobachtung des Oscilloscope
- Verwendung des Potentiometer des "Audiomixer" (siehe oben)



Anzeige der erhaltenen Daten

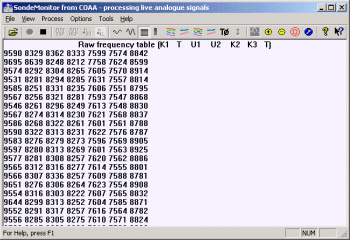

Die Anzeige der digitalen Rohdaten versichert uns, daß die Dekodierung im Gange ist.

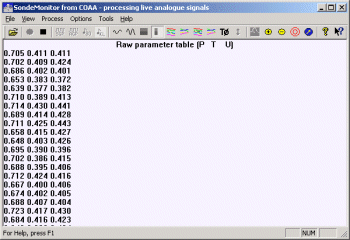

 Die empfangenen Rohdaten    die empfangenen Rohwerte von P, T und U


Anzeige der Grafik

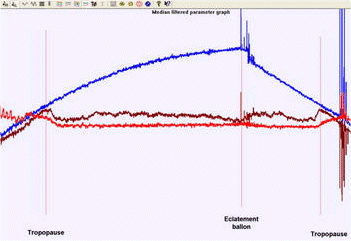

Beispiel für die mögliche Anzeigen.

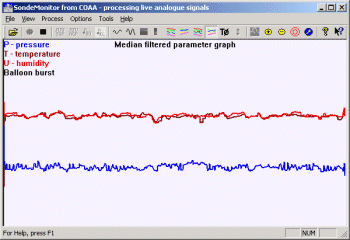

 Hier macht die Sonde eine kleine Pause oder der Luftdruck ist gerade stabil und die Luftfeuchtigkeit ist fast null.    Auf der Sondenjagd benutzt F4EMV die Dekodierung um die Höhe des Platzpunktes in Erfahrung zu bringen und im weiteren die relative Höhe während des Absturzes abzulesen.





Dateien und Dokumente

Dateien für das Herunterladen in ein Unterverzeichnis das praktisch erreichbar ist für den "Audioplayer".
1) Tondatei für eine kurze Dekodierung von 10 Sekunden RS06L08.MP3 (160 kB)
2) Tondatei für eine längere Dekodierung von 44 sec RS06L09.MP3 (703 kB)
