En 1942, la socièté Dr. GRAW Messgeräte
basée à Berlin et fondée par le docteur Josef
Graw en 1938, brevetait un système ingénieux pour
coder en morse les informations mesurées par une radiosonde.
Un tambour métallique imprimé avec un vernis isolant
et montrant deux frises très particulières était
utilisé. On le trouve sur plusieurs modèles comme
la H50 et la M60 et sur la petite sonde remarquablement simple
décrite ici où il est entraîné par
une hélice multi-pales.
Histoire
Aucune indication précise
ne permet d'identifier et de dater cette sonde.
- le tambour de codage en morse laisse supposer que la firme Graw
en est le concepteur et fabricant
- la date de fabrication est bien sûr postérieure
à 1942, date de dépôt du brevet, mais peut
être aussi plus récente que 1943 si l'indication
08/43 imprimé sur le tube est une date ou encore que 1945
si l'indication "07/45 H"portée sur le support
du tube en est une également.
Il est possible que cette sonde ait précédé
la H50 ou ait été développée en parallèle.
Dans ce cas, elle pourrait avoir été fabriquée
dans le début des années 50.
Mais la période la plus vraisemblable est comprise entre
1945 et 1950, la réutilisation d'un tube fabriqué
pour la Wehrmacht étant peu probable après 1950.
Description
Boîte en carton métallisé ou peint avec une
peinture à base de métal.
Une platine en aluminium supporte les capteurs côté
extérieur et le mécanisme de codage côté
intérieur du boîtier. Elle est facilement démontable
en dévissant 4 vis moletées qui tiennent également
le capot en tôle d'aluminium très mince qui protège
les capteurs de température (bilame métallique cylindrique)
et d'humidité (cheveu).
3 prises d'alimentation sous la forme de douilles bananes asymétriques
permettent de brancher un bloc contenant une pile HT et un groupe
d'accus pour le chauffage du tube.
Deux fils isolés noirs sortent du boîtier.
Caractéristiques
Dimensions du boîtier : Longueur 215mm sans pile
; largeur 67mm ; hauteur 90mm avec la cheminée Masse : 370g avec piles, 587g avec le bloc d'alimentation
Fréquence : quelques MHz, vu la bobine. Alimentation : piles : 90x75x50mm masse 217g connectée
par 3 fiches bananes. Entraxes : 0-24 et 0-42mm. Tension de chauffage
2,1V et tension anode 45 volts (30 éléments Zn-C) Capteurs : bilame métallique pour la mesure de la
température ; hygromètre à cheveu ; capsule
de Vidie pour la mesure de la pression.

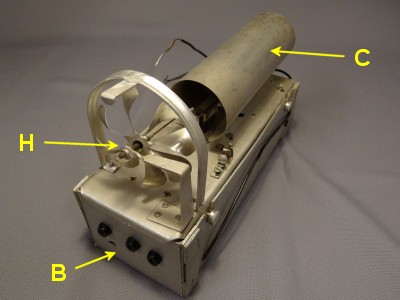

Capot enlevé
(B) Douilles bananes
de fixation du bloc d'alimentation
(C) Cheminée
du capteur de température
(H) Hélice à 8 pales

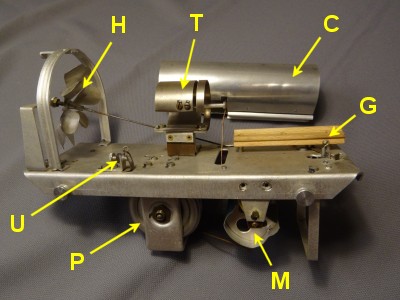

Platine seule
(C) Cheminée du capteur de température (enlevée)
(G) Glissière en bois pour la fixation de
la cheminée
(H) Hélice à 8 pales
(T) capteur de température
(M) Tambour
de codage
(P) Capteur
de pression (capsules de Vidie)
(U) Capteur
d'humidité, Extrémité fixe du cheveu
Emetteur
Il est câblé sur une plaquette de bakelite sur laquelle
sont fixées les trois douilles banane de l'alimentation.
La bobine, qui comporte deux enroulements, l'un de 40 spires et
l'autre de 31, laisse supposer que la fréquence d'émission
est de l'ordre de quelques MHz. La fréquence peut être
réglée en agissant sur un condensateur ajustable.
Le tube porte les indications suivantes :
"08/43" qui pourrait être la date de fabrication
en août 1943
"Wehrmachteigentum" qui peut se traduire par "Propriété
des forces armées" ou plus spécialement "Propriété
de la Wehrmacht"
"VVZA745 ou "WzAV45" : référence
du tube surmonté de l'aigle tenant la croix gammée
dans ses serres.
Le support du tube est marqué "07/45 H"
La simplicité du montage fait supposer que la porteuse
n'est pas modulée mais simplement découpée
par le système de codage. Hypothèse à vérifier
en relevant le schéma électrique de la sonde.

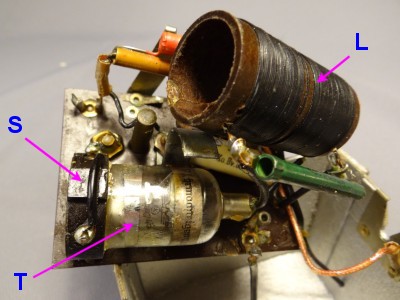

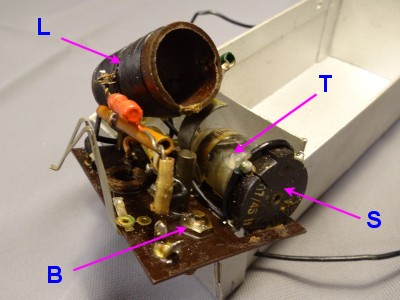

(L) Self de l'oscillateur
(S) Support
du tube de l'oscillateur
(T) Tube
(B) Douille banane
d'alimentation
(L) Self de
l'oscillateur
(S) Support
du tube de l'oscillateur
(T) Tube
Capteurs
La pression est mesurée à l'aide de
deux capsules de Vidie agissant sur un levier qui porte à
son extrémité une aiguille frottant sur le tambour
de codage. Le mécanisme est visible sur les photos du paragraphe
"codage des données" Le capteur de température est un bilame métallique
(rep. T de la photo ci-dessous à gauche) dont les
déformations provoquent le déplacement d'un levier
(rep. T) semblable à celui du capteur de pression.
L'humidité agit sur la longueur d'un cheveu (rep.
U de la photo ci-dessous à droite) dont les variations
sont amplifiées par le levier (rep. Lu) qui, comme
pour la pression et la température, frotte sur le tambour.
Les trois leviers sont disposés de façon à
ce que les trois valeurs mesurées soient codées
chacune à son tour.

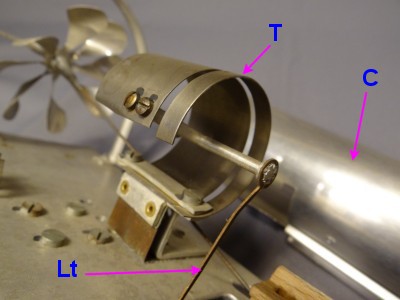

(C) Cheminée
du capteur de température
(Lt) Levier
frottant sur le tambour de codage
(T) Bilame métallique
se déformant sous l'effet de la température

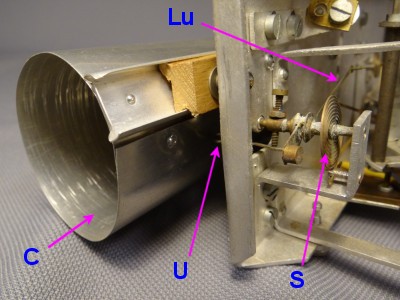

(C) Cheminée
du capteur de température
(Lu) Levier
frottant sur le tambour de codage
(S) ressort
de rappel de l'hygromètre
(U) Crochet
sur lequel est fixé le cheveu
Codage des données
Le déplacement de la sonde dans l'air lors de la montée
provoque la rotation de l'hélice à 8 pales et par
conséquent celle de l'arbre (rep. A sur les photos
ci-dessous).
Le mouvement de l'arbre est démultiplié par un train
d'engrenages droits dont le mouvement est très doux. La
rotation du tambour fait que chacune des pointes glissant dans
un des sillons passe à son tour à travers la frise
la plus développée, puis dans celle la plus serrée.
Comme le dessin en blanc correspond à une absence de vernis
isolant (bleu) la pointe entre en contact avec le métal
du tambour et le contact s'établit. La forme du dessin
est conçue pour que, suivant le sillon concerné,
deux caractères morse soient émis à la suite
l'un de l'autre. Ce principe, que l'on retrouve sur la H50 et
la M60 est détaillé sur cette page : Le
système de codage en morse de la M60
La rotation du tambour est proportionnelle à la vitesse
de montée mais aussi à la densité de l'air.
Ce type de sondes, comme toutes celles entraînées
par un moulinet (Vaisala RS11, Kew MKII...) fonctionne mal dans
les couches supérieures de la stratosphère.

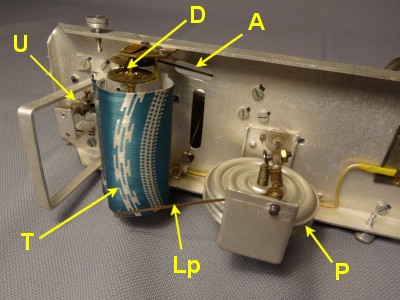

(A) arbre de l'hélice
d'entraînement du tambour
(D) Démultiplication
à roues dentées
(Lp) Levier
du capteur de pression frottant sur le tambour de codage
(P) Capsules de Vidie
(T) Tambour
de codage
(U) Capteur
d'humidité

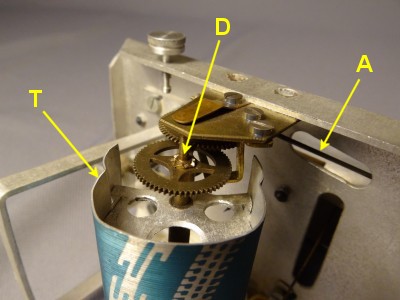

(A) arbre de l'hélice
d'entraînement du tambour
(D) Démultiplication
à roues dentées
(T) Tambour de codage

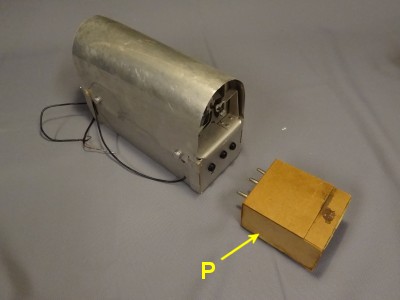

Alimentation
Le bloc d'alimentation, enfiché sur les trois douilles
banane est semblable sinon identique à celui de la Lang-sonde.
Sources
- examen de l'exemplaire RSM-007 de la collection de Payerne.
