Mise au point au début des années 50 la radiosonde
Metox CT (abréviation de convertisseur-transformateur)
a hérité de la radiosonde
O.N.M. la forme générale de son châssis,
bien que la disposition des composants soit différente,
le principe de chacun de ses capteurs et jusqu'aux types de lampe
et self de son émetteur HF (27-30MHz). Pour la mesure des
vents, un émetteur supplémentaire UHF (403MHz) pouvait
lui être adjoint permettant le suivi de la sonde par radiothéodolite.
Par contre, le système de codage est foncièrement
différent de la radiosonde O.N.M. fabriquée par
Présalé vers 1947 ou Copel et Lecadet à partir
de 1948.
Le modèle utilisé en 1959 utilisait une bandelette
de baudruche à la place du cheveu. Voir : les
capteurs d'humidité.
En 1966, la Société canadienne de météorologie
et océanographie (SCMO) utilisait le système de
radiosondage Metox pour une campagne de mesure en Alberta
Les radiosondes Mesural qui lui ont succédé, de
même que celle fabriquée par la Compagnie des Compteurs
de Montrouge (voir cette page), ont
conservé son plateau circulaire pour le codage des signaux,
à quelques détails près. La radiosonde de
la CdC avait même gardé, fin des années 60,
son bilame métallique rectangulaire.
Ce type de radiosonde a été utilisée par
la Météorologie nationale en France à partir
de 1952 jusque vers 1966.

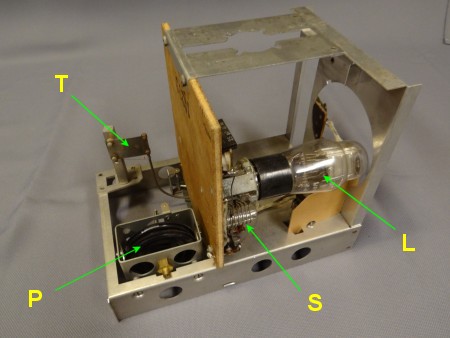

Description
Le châssis et les piles étaient placés dans
un boîtier en carton semblable à celui de la radiosonde O.N.M.
Les capteurs sont placés dans la cheminée dont le
rôle est à la fois de les protéger des rayonnements
(du soleil en particulier) et de canaliser le flux d'air pour
assurer une bonne ventilation des éléments sensibles
(thermomètre et hygromètre). La plaque de contreplaqué
sépare la partie réservée à l'émetteur.
Ce dernier est équipé d'une double-triode (repère
L sur la photo ci-contre) et utilise une
self bobinée sur un mandrin en plastique (rep. S) de section carrée.
Chaque élément sensible transmet ses propres déformations
(par exemple le cintrage du bilame en fonction de la température)
par l'intermédiaire d'un levier dont l'extrémité
est muni d'une pointe de contact frottant sur le plateau de codage.
Ce plateau, sur lequel frotte donc trois pointes de contact, est
placé sous le châssis ; il est entraîné
par un petit moteur électrique.
Capteurs : Pression : 2 capsules de Vidie diamètre 55mm ep
5mm (rep. P sur la figure ci-dessous).
Les variations d'épaisseur des deux capsules s'additionnent
et provoque la rotation du levier (rep. L)
autour de son axe (rep. A). Température : bilame plan, rectangulaire (rep. T) dimensions 32mmx20mm
Il est constitué de deux lames de métal, l'une en
invar dont le coefficient de dilatation est pratiquement nul,
et l'autre en acier. La déformation est pratiquement linéaire
et provoque le déplacement du levier correspondant. Humidité : cheveu

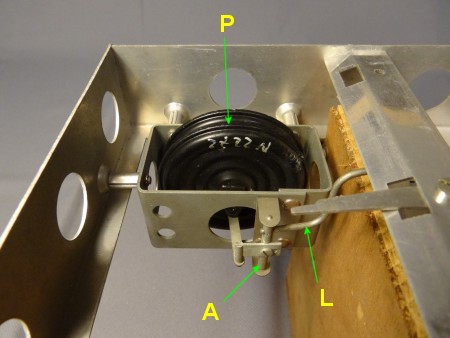

Capteur de pression
(A) Axe de rotation du levier
(L) Levier de transmission et d'amplification des
mouvements de dilatation de la capsule de Vidie
(P) Capsule de Vidie

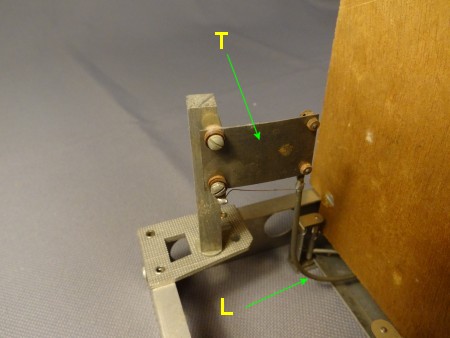

Capteur de température
(L) Levier de transmission et d'amplification des
mouvements de déformation du bilame
(T) Bilame métallique
Le capteur d'humidité fonctionne comme les deux autres
capteurs. Comme il était absent sur l'exemplaire décrit
ici, il a été représenté par un trait
rouge sur la photo ci-dessous à gauche. Le débattement
du levier qui lui correspond est moins important que celui des
deux autres capteurs.
Emetteur
C'est un oscillateur de Mesny, réputé à l'époque
pour sa bonne stabilité, basé sur l'utilisation
d'une double triode 1J6. Il émet en continu sur une fréquence
ajustée aux alentours de 27-28MHz une porteuse découpée
à une fréquence de 50 Hz environ. Ce signal est
découpé par des tops dont l'espacement dépend
des données P, T et U à transmettre.

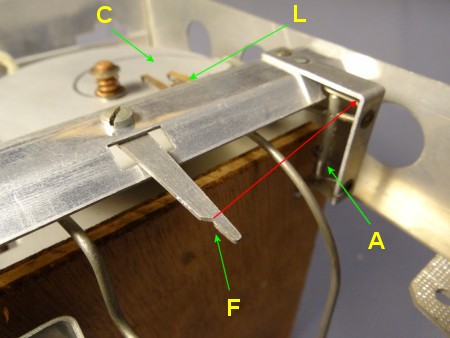

Capteur d'humidité
Le trait rouge représente le cheveu absent
(A) Axe de rotation du levier
(C) Plateau de codage rotatif
(F) Crochet de fixation du cheveu
(L) Levier de transmission et d'amplification des
variations de longueur du cheveu

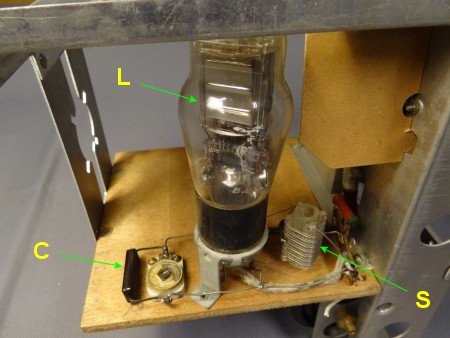

Emetteur
(C) Condensateur fixe et condensateur ajustable
pour le réglage de la fréquence de l'émetteur
(L) Double triode 1J6
(S) Bobine du circuit oscillant de l'émetteur
Système de codage
Le dispositif qui hache la porteuse est une sorte de commutateur
constitué d'une roue dentée en étoile (rep.
E sur les photos ci-dessous) et d'un micro-contact
(rep. K). La roue dentée comporte 20 dents,
ou plutôt deux groupes de 9 dents séparés
par l'emplacement de deux dents manquantes comme on peut le remarquer
sur la photo de gauche. Ainsi les "tops" émis
sont groupés par paquets de 9, plus faciles à dénombrer
lors du dépouillement des données reçues.
En parallèle avec le contact K
qui relie les anodes des deux triodes à l'alimentation,
est branché un second commutateur constitué par
le plateau rotatif métallique (rep. C)
isolé normalement de la masse du châssis. Sa surface
est revêtue d'une mince couche isolante sauf sur une bande
étroite en forme de spirale (rep. S).
A la périphérie du disque, trois cames ont été
ménagées ; en passant en face de la lame de contact
(rep. Y), le plateau est mis à la masse,
le contact K est alors court-circuité et la porteuse est
émise en continu pendant une à deux secondes. Cette
situation se présente également lorsque l'une des
pointes de contact se trouvant au bout d'un des trois leviers
P, T ou U se trouve au niveau de la spirale. La porteuse est encore
émise en continu pendant un bref instant. Le temps écoulé
entre le long top de synchro et le top très bref émis
au moment du passage sur la spirale dépend de la position
du levier qui a provoqué le contact et comme cette durée
dépend de la position de la pointe par rapport à
la spirale, elle sera proportionnelle à la valeur physique
mesurée.
Les trains d'impulsions délimités par le top de
synchro et celui dû au passage sur la spirale sont enregistrés
par la station au sol avec un oscillographe, un appareil traçant
sur une bande de papier les impulsions reçues. Lors du
dépouillement des données, l'opérateur voit
son travail de dénombrement des impulsions transmises bien
facilité par le fait qu'elles sont groupées par
paquets.
Le principe du plateau avec spirale avait déjà été
utilisé par Pierre Idrac dans les années 20, c'est
une variante du cylindre des premières radiosondes.

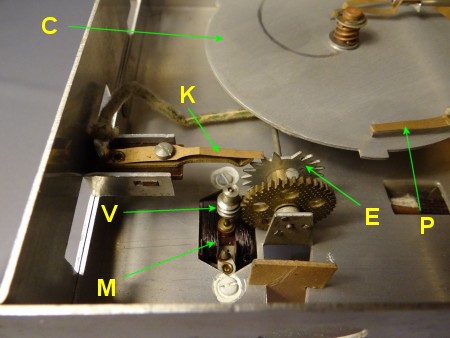

Moteur et système
de manipulation de tops
(C) Plateau de codage rotatif
(E) Roue en étoile
(K) Contact de manipulation des tops
(M) Moteur électrique
(V) Démultiplication par roue et vis sans
fin

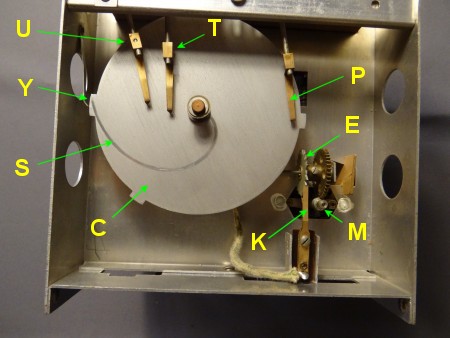

Système de codage
(C) Plateau de codage rotatif
(E) Roue en étoile
(K) Contact de manipulation des tops
(M) Moteur électrique
(P) Levier d'amplification et de codage de la pression
(S) Spirale conductrice
(T) Levier d'amplification et de codage de la température
(U) Levier d'amplification et de codage de l'humidité
(Y) Contact de synchronisation et came périphérique
du plateau
Sources
- examen de l'exemplaire RSM-017 de la collection de Payerne.
- Bulletin de la SCMO septembre 2007
