Cette très jolie radiosonde
semble avoir été fabriquée dans les années
70 pour servir d'échantillon à exposer dans un
salon plutôt que pour aller se perdre dans la nature.

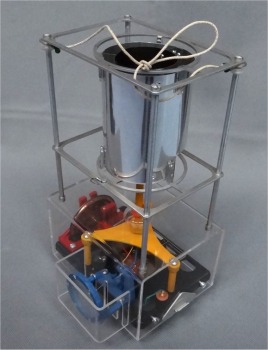

La partie supérieure (marquée "Oberteil"
sur une étiquette) regroupe les capteurs et le mécanisme
de codage ; elle a été fabriquée par Thommen
de Waldenburg/Schweiz. Elle porte deux étiquettes montrant
le nom de son fabricant, l'une porte la référence
J-R3 et l'autre "J-R3.1 Modell 63".

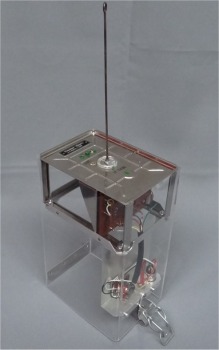

La partie inférieure est l'émetteur (à tube)
signé Hasler AG/Bern. L'antenne, orientée vers
le haut sur la photo de droite, est en fait dirigée vers
le bas pendant le vol.
Une radiosonde typiquement suisse, comme le montre aussi la qualité
de fabrication que l'on retrouve sur les exemplaires de fabrication
ordinaire (J-R3.2 par ex.).
Partie codage et multiplexage
Partie émission.
Caractéristiques
Dimensions : 400mm x 120 mm x 85 mm, ohne Antenne
(mécanisme : 130 x 122 x 226 mm) (émetteur : 87
x 120 x 193 mm) - antenne longueur 155mm (1/4 d'onde 403MHz) Masse : Fréquence : 403MHz oscillateur libre à tube
triode EC71 Puissance d'émission : environ 100mW Alimentation : 6 volts pour le chauffage, 22,5 volts pour
le modulateur à transistor et 67,5 volts en série
avec les 22,5 volts. Autonomie : 2h aussi bien pour l'alimentation électrique
que pour le mouvement d'horlogerie Modulation : amplitude par une tonalité BF d'environ
800 Hz
Parachute : en soie. Diamètre 1,85m avec un trou
de diamètre 15cm
Principes
La transmission des informations
mesurées par les trois capteurs P, T et U s'effectue suivant
le principe d'Olland selon lequel les données sont transmises
tour à tour en utilisant un commutateur rotatif. Les grandeurs
mesurées (dilatation de la capsule de Vidie par exemple)
sont traduites en une durée proportionnelle, limitée
par deux tops.
Emetteur
Très simple, il n'utilise qu'un seul tube Noval (une triode
EC71 comme sur le modèle J-R3.2). Le réglage de
la fréquence sur la bande 400MHz est effectué en
rapprochant ou en éloignant un disque métallique
de la ligne. Il émet une porteuse en permanence modulée
en amplitude par un oscillateur à transistor commandé
par le commutateur.
Capteurs :
- pression : capsule de Vidie, à l'intérieur du
boîtier
- température : bilame métallique placé à
bonne distance du boîtier pour limiter l'influence thermique
de ce dernier. Il est enfermé dans une cheminée
en tôle fine réfléchissant le rayonnement
solaire pour limiter les erreurs de mesure.
- humidité : rondelle de baudruche situé à
l'extérieur du boîtier.
Les déformations des trois capteurs sont amplifiées
par des leviers.
Commutation
Le "multiplexage" est assuré par un commutateur
rotatif mû par le mécanisme d'horlogerie, typiquement
suisse, lui aussi.
Le commutateur est utilisé pour fermer un circuit (comme
sur le modèle J-R3.2). L'émetteur fonctionne en
modulation d'amplitude, le signal modulé par l'oscillateur
pouvait être reçu par un simple récepteur,
ce qui permettait d'éviter les problèmes dus à
l'instabilité de la fréquence de la sonde.
Photos

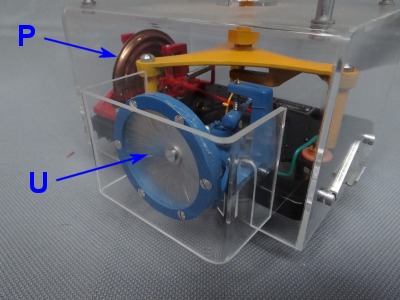

(P) Capsule de Vidie
(mesure de pression)
(U) Baudruche
(mesure d'humidité)

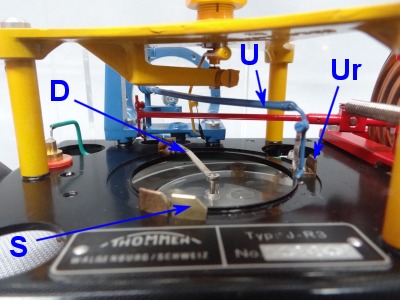

(D) Doigt du commutateur
rotatif
(S) Contact
de début de cycle
(Ur) Contact
de référence pour la mesure d'humidité
(U) Levier du
capteur d'humidité

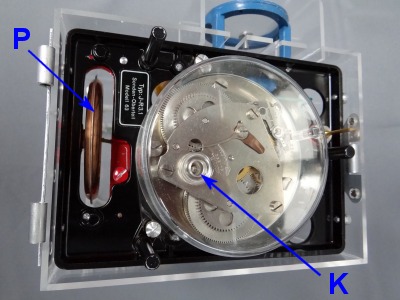

Le mécanisme d'horlogerie
(P) Capsule de Vidie
(mesure de pression)
(K) Trou permettant l'introduction de la clé
pour remonter le mécanisme d'horlogerie

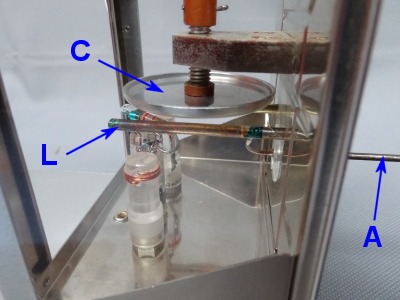

L'émetteur
(A) Antenne 403MHz
(L) Ligne
(C) Condensateur
d'ajustage de la fréquence
Bibliographie et sources
- Rapports de travail
de l'Institut Suisse de Météorologie : Correction
des données aérologiques brutes du radiosondage
de Payerne par Jean Rieker et Jürg Joss (1985)
- The invention and development of the radiosonde par Dubois,
Multhauf et Ziegler - Smithsonian Institution
Remerciements
- Walter DJ9VF pour les renseignements sur le modèle J-R3.2
- Radiosondeurs de Payerne
