Von F5ZV, F1SRX und DJ9VF
Siehe auch : Liste der Standorte für Radiosondierung in
Westeuropa und die verwendeten Sondentypen - Das
Programm SondeMonitor - Die Radiosonde VAISALA RS92-AGP -
Ziel dieses Lernschrittes
- Abprüfen der Möglichkeiten des Empfängers für
die Dekodierung einer RS92-AGP oder RS92-BGP
Für alle anderen Funktionen siehe die Seite der Dekodierung
einer RS92SGP, Lernschritte 1 bis
5
Vorheriges Kapitel
Lernschritt 5 : Dekodierung der GPS-Position
einer RS92SGP mit SondeMonitor.
Die Besonderheiten einer RS92-AGP
Dieser Sondentyp wird vorwiegend in Deutschland verwendet. Es
sind hauptsächlich die militärischen Einrichtung in
Bergen, Kümmersbruck, Meppen und Idar-Oberstein, die diese
Sonden einsetzen. Die zuletzt genannte kann man außer in
Deutschland auch in Belgien, in ganz Ostfrankreich bis zur Schweiz
hören. (siehe Liste
der Startorte von Radiosonden in Westeuropa ).
Ein Schwierigkeit mit RS92-AGP-Sonden besteht darin, daß
wir bei dem benutzten Empfänger einen Signalausgang unmittelbar
nach dem Detektor bzw Diskriminator brauchen. Moderne Empfänger
oder Transceiver die für Packet einen 1200 oder 9600 Baud-Ausgang
haben sind dafür bereits hervorragend geeignet. Dabei ist
erfahrungsgemäß der 1200 Baud-Ausgang zu bevorzugen.
Bei anderen Empfängern muß man sehen ob es möglich
ist, das Gerät umzubauen bzw. um einen Diskriminatorausgang
zu erweitern. (Für ein Beispiel siehe die Links
und Modifizierung des Empfängers
AR5000 um einen Ausgang "detector output" oder Erweiterung des AR1500 ).
Die verwendete Übertragungsrate der Datenblöcke ist
doppelt so schnell wie bei SGP-Sonden, mit anderen Worten die
RS92AGP überträgt zwei Frames pro Sekunde.
Identifizierung der Modulation einer AGP
Die RS92-AGP sind schwieriger zu
identifizieren als SGP-Sonden. Bei SSB-Empfang kann man keinen
Träger feststellen und bei AM hört man nur "weißes"
Rauschen. Erst mit FM-N kann man bei genauem Zuhören in dem
Rauschen einen Zweisekundentakt erkennen. Das ist praktisch ein
2 Hz Frequenz während die SGP im 1 Hz Takt arbeitet. Die
zwei folgenden Beispiele, einmal augezeichnet in FM
schmalbandig und die zweite in AM,
geben einen Eindruck wie sich das gesuchte Signal anhören
muß.
Die Datei RS92AGP-DJ5LY.mp3
ist ein Auszug den uns Thomas DJ5LY geschickt hat (Danke schön,
Thomas !).
Man kann sie zum Testen der Dekodierung einer RS92AGP mit SondeMonitor
verwenden wie es Lernschritt 2 gezeigt
wurde.
Leider ist die Aufzeichnung zu kurz um die Sondenbahn in Norddeutschland
zwischen Hamburg und Hannover auf einer Karte darzustellen.
Durchführung einer Dekodierung
Man kann die Dekodierung starten,
egal ob das Signal schon an der Soundkarte anliegt oder noch nicht.

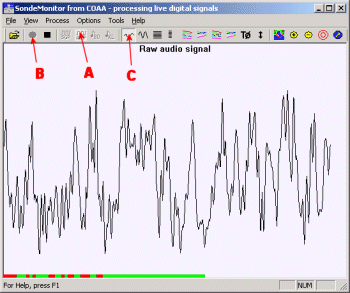

- Auswahl des Typs der Radiosonde : AGP, (Pfeil A auf dem Beispiel)
- anklicken der grünen Taste (Pfeil B
auf unserem Beispiel) welche die Dekodierung startet.
- Auswahl des Oscilloscope-Schirmes (Pfeile C
auf dem Beispiel) falls er noch nicht angezeigt wird.
Nach ein bis zwei Sekunden erscheint die Anzeige des Signals,
einer wesentlich höheren Frequenz als bei SGP, wie man leicht
erkennen kann.
Der Signalpegel erfordert eine Justierung für den Fall :
- daß die Amplitude des gefilterten Signals zu schwach ist
- oder die Signalspitzen abgeschnitten sind.
Für die Einstellung des Pegels kann man grundsätzlich
das Potentiometer des "Mixer" der Soundkarte verwenden.
Nur wenn das nicht mehr ausreicht muß das Signal vorher
abgeschwächt oder eventuell auch verstärkt werden. Ein
kleines Interface mit einem Verstärker, das wahlweise als
Abschwächer oder als Verstärker geschaltet werden kann
wäre sicher von Nutzen.
Anzeige der Meßwerte und Darstellungen in Grafiken
Sieh die betreffenden Seiten der Dekodierung von SGP oder KL-Sonden.
